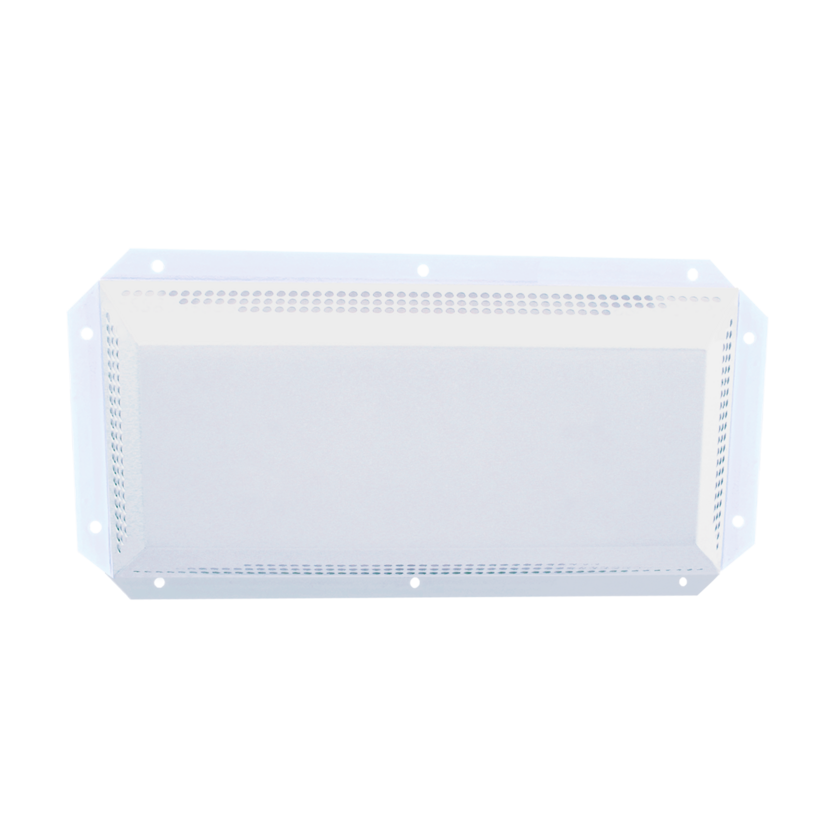

SÖD [c]

Egenskaper

• Förstärkt rektangulärt ljuddämpande överluftsdon
• Avsedd för säkerhetsventilation, t.ex. förvar/vårdrum
• Robust konstruktion med 6 mm perforering
• Uppfyller Specialfastigheters rekommendationer
• Miljövänlig isolering med effektiv ljuddämpning
• Godkänd för klass 2- och klass 3-anläggningar
• Fiberskydd ÖFI-C finns som tillbehör för isolerade regelväggar

Beskrivning

• SÖD [c] är ett väggmonterat rektangulärt säkerhetsdon för överluft i t.ex. celler eller häkteslokaler där fixt montage krävs.

• Produkten levereras i tre storlekar för cirkulär håltagning (Ø125 mm) med gemensamt höjdmått:

– SÖD-300: (1 x Ø125 mm).
– SÖD-550: (2 x Ø125 mm).
– SÖD-800: (4 x Ø125 mm).

• Donets konstruktion är robust med frontplåt i 6 mm perforering som standard.

• Donet är utformat för att uppfylla specialfastigheters rekommendationer och motsvarar även kriminalvårdens kravspecikation för att försvåra självskadebeteenden.

• Till säkerhetsdonet finns även den kompletterande produkten S2Ö (2 mm perforering), avsedd för lokaler som kräver förhöjd säkerhet eller har högre säkerhetsklassificering.

• För isolerade regelväggar finns tillbehöret ÖFI-C, ett fiberstopp för överluftsdon som förhindrar spridning av fibrer och partiklar från väggisolering i luftflödena. Till skillnad från konventionella väggenomföringar av plåt som monteras i samma syfte, medför ÖFI inte försämring av donets ljudegenskaper.

Tillval och tillbehör

Leveransform

• Produkten levereras parvis.

Produktstorlekar (mm)

Benämning | Frontpanel (B x H) | Håltagningsmått (Ø125 mm)

SÖD-300 | 420 x 237 | 1 x Ø125 mm
SÖD-550 | 670 x 237 | 2 x Ø125 mm
SÖD-800 | 920 x 237 | 4 x Ø125 mm

Kulörer

• Pulverlackerad, vit RAL 9003 (standard)
• Produkten kan levereras i alternativa kulörer vid specialbeställning.

Tillbehör

• ÖFI-C (OFI-C): Fiberstopp för överluftsdon som förhindrar spridning av fibrer och partiklar från väggisolering.

– Flexibel genomföring för isolerade regelväggar som blockerar spridning av isolerfibrer i luftflödena.

– Påverkar inte fri area eller ljudprestanda till skillnad från plåtgenomföringar.

– Tillverkat av miljövänligt, elastiskt och flamskyddat material.

– Tillgodoser rådande rekommendationer för OVK-besiktningar.

– Går att kombinera med följande överluftsdon: ÖLR/OLR, ÖDA/ODA^*), SÖD(b)/SOD[b]^*), S2Ö/S2O^*), E5O

– Finns i rektangulärt utförande, ÖFI-R (OFI-R)

^*) Rektangulär produkt som installeras i cirkulär håltagning.

Storlekar ÖFI-C (mm)
– Finns för två olika väggtjocklekar (70 mm eller 95 mm).

Väggdjup | Håltagning (Ø) | Benämning

70 mm | Ø100 alt. Ø125 | OFI-C70-100-125
95 mm | Ø100 alt. Ø125 | OFI-C95-100-125

Material

• SÖD: Produkten är tillverkad i pulverlackerad stålplåt i vit RAL standardkulör, invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent. Produktens isoering består av 100% återvunnet, icke allergiframkallande, hydrofobiskt material av PET-plast. Den är fri från formaldehyder och vid förbränning bildas endast koldioxid och vatten.

• ÖFI-C: Tillverkat av miljövänligt, flamskyddat polyuretanskum. Materialet är CertiPUR och Oeko-Tex (ÖKO-Tex) certifierat

Montage

• Donet är anpassat för montage i regelvägg med cirkulär håltagning:
– SÖD-300: 1 x Ø125 mm.
– SÖD-550: 2 x Ø125 mm.
– SÖD-800: 4 x Ø125 mm.

• Produkten monteras parvis.

• Dondelarna har förborrade hål för montering med skruv eller popnit (medföljer ej).

• Dondelarna monteras på vardera sida om vägg alternativt överluftspassage via tak.

• Varje donfront säkras med 6 mm träskruv med flat försänkt skallle.

• Vid installation av fibermedryckningsskydd ÖFI (tillbehör) genomförs detta efter håltagningen men innan montage av fästram och överluftsdon. Skyddets elastiska och självspännande egenskaper gör att det enkelt pressas in kring håltagningen i regelväggen.
