VarioDuct™
Egenskaper
• Kombinerar två luftflöden i en och samma textilkanal
• Behovsstyrd dragfri kyla och värme med två olika flödesmodeller
• Minimerar energiförbrukning och optimerar rumskomfort
• Kan med fördel ingå i VAV-lösningar
• Snabb och enkel installation
Beskrivning

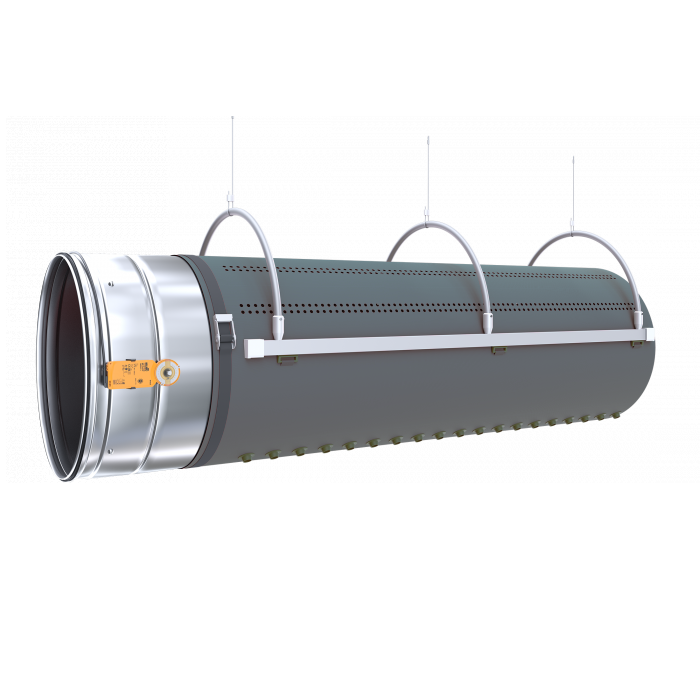

VarioDuct™ är en motoriserad spjällförsedd enhet avsedd för textilsystem FabricAir® som möjliggör kombination av två olika flödesmodeller avsedda för luftburen dragfri kyla och värme i samma textilkanal. Enheten bidrar till minimerad energiförbrukning och optimerar rumskomforten genom låga vertikala gradienter, dvs jämn temperatur från golv till tak.
Funktion

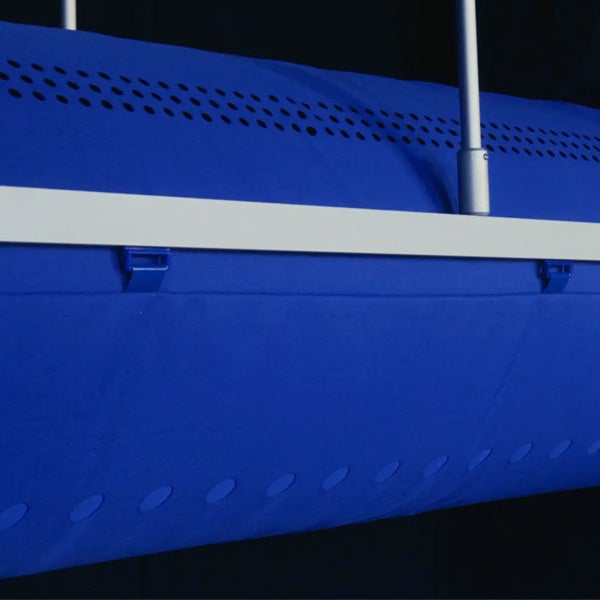

• Enheten är utrustad med ett inre membran som delar kanalen i en övre och en nedre sektion.

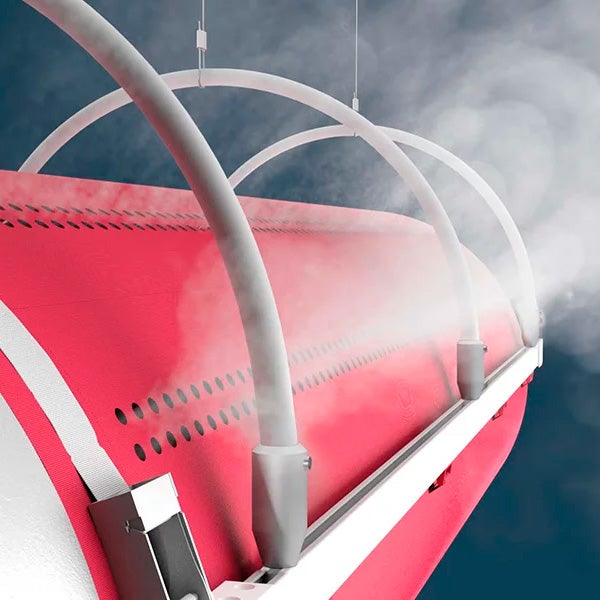

• Ett motoriserat spjäll gör det möjligt för membranet att byta läge. Vid kylning styrs luftflödet till den övre delen och vid uppvärmning styrs luftflödet till den nedre delen.

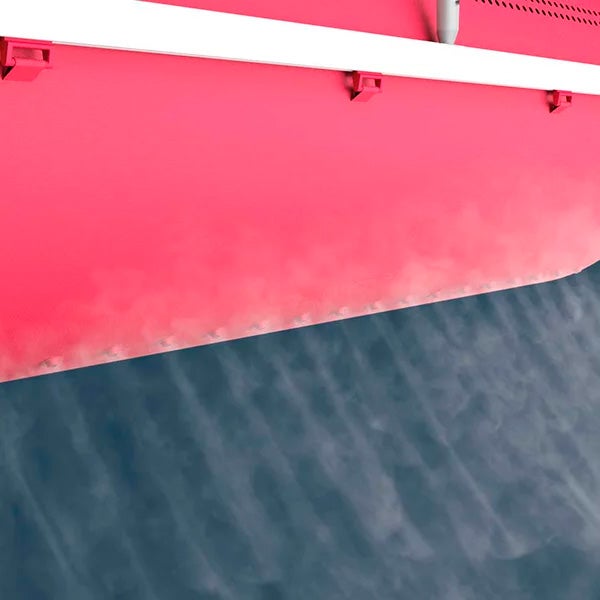

• Den nedre delen i Varioduct™ används för uppvärmning med möjlighet till höga övertemperaturer (positiva ΔT) medan den övre delen används med undertempererad luft (negativa ΔT) för kylning.
• De två separata delarna kan utformas för unika statiska tryck, temperaturer och luftmängder och därmed anpassas till specifika krav och komfortnivåer.
VAV-funktioner
• VarioDuct kan med fördel användas i VAV-lösningar*) och då även anslutas till överordnad styr (BMS).
• VarioDuct kan kombineras med Klimatbyråns sortiment för behovsstyrd ventilation Detta möjliggör kombinationer av ΔT för hög värme-/kyleffekt och erbjuder många möjliga driftsfall med projektanpassad styr.
• Klimatbyrån kan erbjuda förslag på projektanpassade styrlösningar och utrustning anpassad för önskade rumsfunktioner.
*) Enheten kompletteras med extern styrutrustning för att hantera det motoriserade spjället.
Leveransform
• Upphängning ingår inte i produkten utan specificeras utifrån FabricAirs ordinarie urval av upphängningstyper i samband med beställning.
• Varioduct levereras för rund kanalprofil i valfri längd samt med stöd för böjningar och koncentriska minskningar.
Tillval
• Produkten levereras som standard med omålad spjälldel i galvaniserad stålplåt.
• Enhetens metalldel kan vid önskemål beställas i samma färg som textilkanalen.
•Textilfärg specificeras i samband med beställning av systemet som helhet.
• Som standard levereras enheten med ställdon från Belimo CM24-F-L. För andra motoralternativ och särskilda önskemål avseende styrprotokoll, vänligen kontakta säljare.
• Spjäll och spjällblad av galvaniserad stålplåt samt textildel i FabricAir® Combi™ av polyester.
• I varje leverans inkluderas modulbaserad montageritning sammanställd för det specifika projektet och vald upphängningstyp.
• Produkten installeras med membranet i vågrätt läge med spjälldel före textildel i luftflödets riktning.
• Enhetens ställdon skall då vara positionerad i sidan av den cirkulära kanalprofilen (kl 03 el 09).
• Produkten kräver inget underhåll, dock bör placering av enhetens ställdon beaktas i samband med orderläggning.
• Enheten får endast användas för de luftmängder och statiska tryck som den är anpassad för och som anges på de medföljande tekniska ritningarna.
