ZMR

Beskrivning

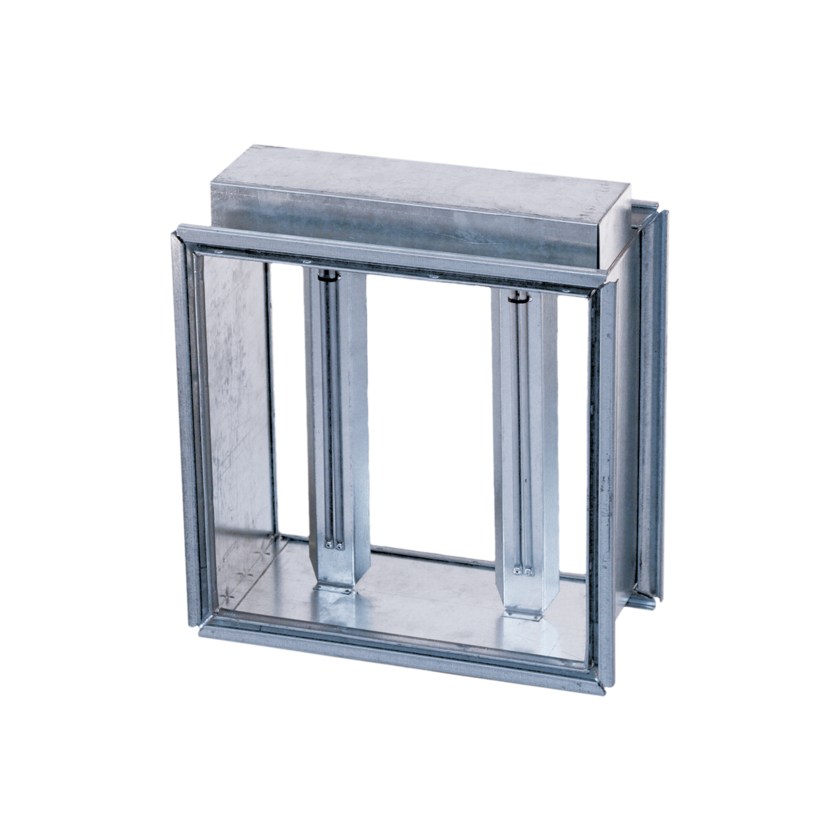

Mätdon för flödesmätning av luftflöde i rektangulära kanaler.

Material

• Varmförzinkad stålplåt.
• Mätrör av aluminium.

Montage

• ZMR levereras som standard med gejd för anslutning till rektangulär kanal.

• Enheten kan monteras direkt före böj, T-stycke och spjäll. Efter böj krävs en raksträcka på 2 ggr den ekvivalenta diametern och efter en avgrening 3 ggr den ekvivalenta diametern.

• Används ZMR tillsammans med rektangulärt spjäll, typ J-spjäll, skall alltid ZMR monteras före spjället i luftriktningen.

QJJ.X FLÖDESMÄTDON

SPXX-               Xst
Fabrikat:       Klimatbyrån
Typ:       ZMR eller likvärdigt.
Rektangulärt mätdon för mätning av luftflöde i rektangulära kanaler.
Storlek:       SPXX-XXX-XXX
Ansl dim:       XXX-XXX
