HotelAir
Egenskaper
• Tilluftsflöden upp till 50 l/s
• Hög kyl- och värmeeffekt med låga ljudnivåer
• Långa serviceintervall
Beskrivning
* HotelAir har har numera ersatts av HotelAir-HiFlow (HotelAir-HF).

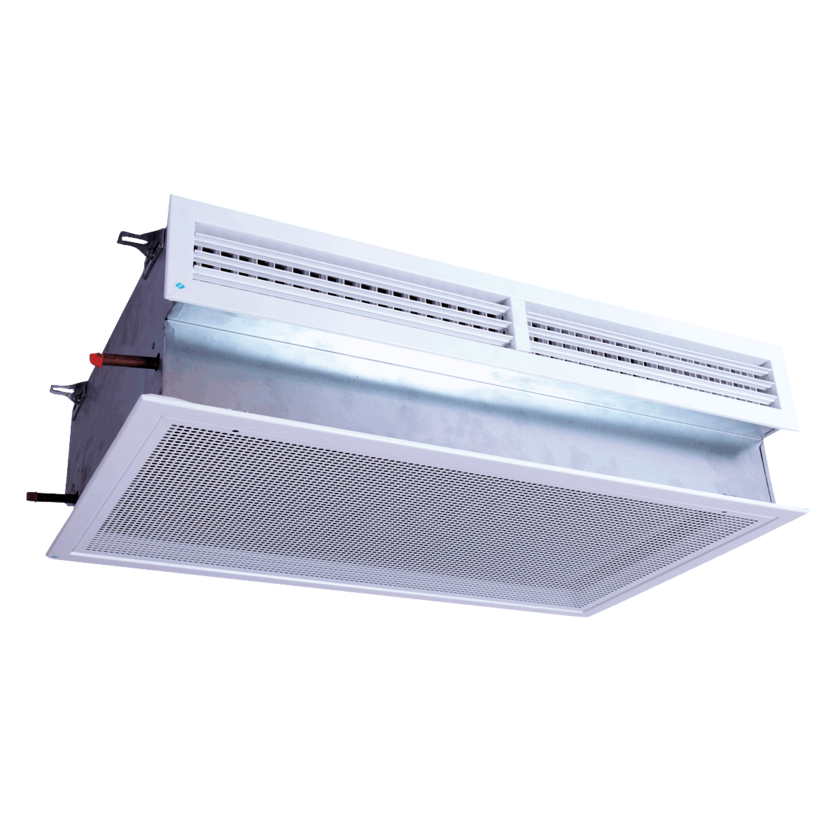

• HotelAir är en takmonterad induktionsapparat för tilluft, kylning och värmning.
• HotelAir placeras i undertak med returluftsintag i ett nedsänkt undertak och tilluftsgaller i vägg.
• HotelAir är i första hand avsedd för hotellrum och andra lokaler där detta montagesätt är lämpligt.
• Med tilluftsflödet som drivkraft induceras rumsluft genom lamellbatteriet som då bortför eller i förekommande fall tillför värme.
• Tilluft och konditionerade returluft tillförs rummet via tilluftsgallret horisontellt längs undertaket.
Material och ytbehandlingsalternativ
• Pulverlackerad finish.
Storlekar (mm)
• Finns i fyra längdalternativ;
600/800/1000/1200.
• Finns i kanaldimension Ø125.
Konfigurationsalternativ
• Utförande för kyla alt. kyla och värme.
• Finns i versioner med 1 eller 2 vattenkretsar.
Tillval och tillbehör
• Integrerad styr för fristående drift alt. uppkopplad mot överordnad styr/BMS via Modbus RTU.
• Injusteringsspjäll, typ ZMC.
• Börvärdesställare.
• Anslutningsslangar i olika längder.
• Reglerventiler i flera utföranden.
• Termiskt ställdonflera utföranden
• Apparathus och kanalanslutning av varmförzinkad stålplåt med packning av EPDM gummi.
• Synliga delar; hölje, galler, spalter och ram av stålplåt med lameller av aluminium är pulverlackerade i vit RAL standardkulör. Andra kulörer kan erhållas.
• Batteri av kopparrör med lameller av
aluminium.
• Plastdetaljer av Polyeten.
• För närmare information om standardmaterial och kulörer, se venligst separat dokument Produktspecifikation som kan laddas ner från vår hemsida.
• Längd och bredd är anpassade för att passa till standard bärverk.
• Enheten levereras med fyra fabriks-monterade upphängningsbeslag för pendlar (ett i varje hörn)
• Upphänningsbeslagen kan justeras separat i fyra riktningar.
• Returluftsgallret är lätt nedfällbart
för inspektion och service.
PCT.312 Kanalanslutna rumskylapparater
KBL XX
Fabrikat: Klimatbyrån
Typ: HotelAir
Klimatdon för tilluft, kyla (och värme) för infällt montage i undertak samt vägg.
Luftspridning justerbar med lameller.
Nedfällbart returluftsgaller.
Dysor: Fasta.
Kulör, synliga delar: Vit, RAL 9003
Storlek: 600, 800, 1000, 1200
Luftanslutningsdimension: Ø 125.
Luftanslutningavariant: 1, Mätskena typ ZM.
2, Injusteringspjäll med mätskena typ ZMC
3, Motoriserat spjäll med mätskena typ ZMT.
Rumsreglering: Elektronisk rumstyrsystem typ ControlAir, monterad och funktionsprovad på fabrik.
Funktion:
1, Värme och kyla i sekvens med neutralzon.
2, Värme och kyla i sekvens med neutralzon, samt närvarostyrt belysning och tilluftsspjäll.
3, Värme och kyla i sekvens med neotralzon, samt närvarostyrd belysning och tilluftsspjäll. Ansluts DUC via nätverk.
Ventiler, kyla: 1, TRV-2
2, TBV- CM 15
3, TBV- CM 20
Ventiler värme: TRV-2
Tillbehör: Prefabricerat kabel mellan klimatdon och trafo.
Erforderliga transformatorer 240/24 V.
Ställdon till radiatorer/konvektorer, ventil fabrikat xxx
