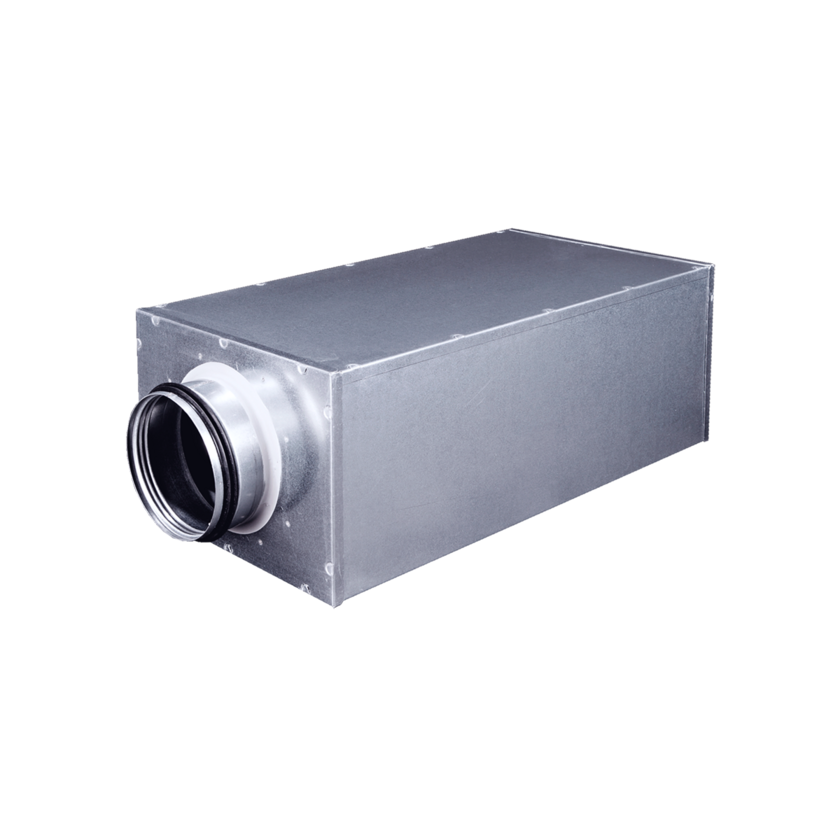

C-LÅG

Egenskaper

• Rektangulär ljuddämpare med cirkulära anslutningar

• Kompakt byggmått med effektiva dämpningsegenskaper

• Direkt anslutning till cirkulära kanalsystem utan övergångsstycken

• Isolerad med fiberfritt ljudabsorberande material

• Leveras i kanaldimension Ø100-400 mm

• Längdalternativ 500 eller 1000 mm

Beskrivning

• Rektangulär lågbyggande ljuddämpare med cirkulära anslutningar för luftkanalsystem.

• Enheten erbjuder lägre bygghöjd än motsvarande dimension i cirkulärt utförande. En fördelaktig lösning för situationer där installationshöjden är begränsad, t ex i lågt undertak, schakt, begränsade passager i cirkulära kanalsystem eller annan typ av platsbrist.

• Produktens cirkulära anslutningar möjliggör även direkt koppling till spirokanaler utan övergångar.

• Den rektangulära utformningen erbjuder bättre akustisk prestanda per bygglängd och lägre tryckfall jämfört med helt cirkulär lågprofillösning.


• Samtliga dimensioner levereras i längdalternativen 500 och 1000 mm.



Produktstorlekar (mm)

Kanaldimension | Utvändiga mått B x H

Ø100 | 220 x 160

Ø125 | 250 x 185

Ø160 | 280 x 220

Ø200 | 340 x 260

Ø250 | 400 x 310

Ø315 | 460 x 375

Ø400 | 560 x 460


• Ytterhölje av olackerad galvaniserad stålplåt med gummipackningar av EPDM gummi.

• Isolering av tvättbar, ljudabsorberande obrännbar mineralull, ytbeklädd med perforerad plåt.


• Produkten är avsedd för montage i cirkulär kanal och säkras med skruv eller blindnit.

• Vid montage skall upphängningsanordningar som går runt yttermanteln användas.

• Produkt får inte enbart monteras upphängd i anslutningspunkterna.

• Vid montage måste krav på raksträcka före produkt i luftflödets riktning säkras. Raksträckan skall ha en längd motsvarande minst 4 gånger ljuddämparens anslutnings-dimension (≥4 x ØD) för att angivna ljudvärden skall gälla.

• För att uppfylla kraven för täthetsklassning skall ljuddämparen monteras enligt särskilda krav, vanligtvis montageanvisning från leverantören för kanalsystemet.

• Se separat dokument, DU – drift- och underhåll för mer information om montage av produkten.
