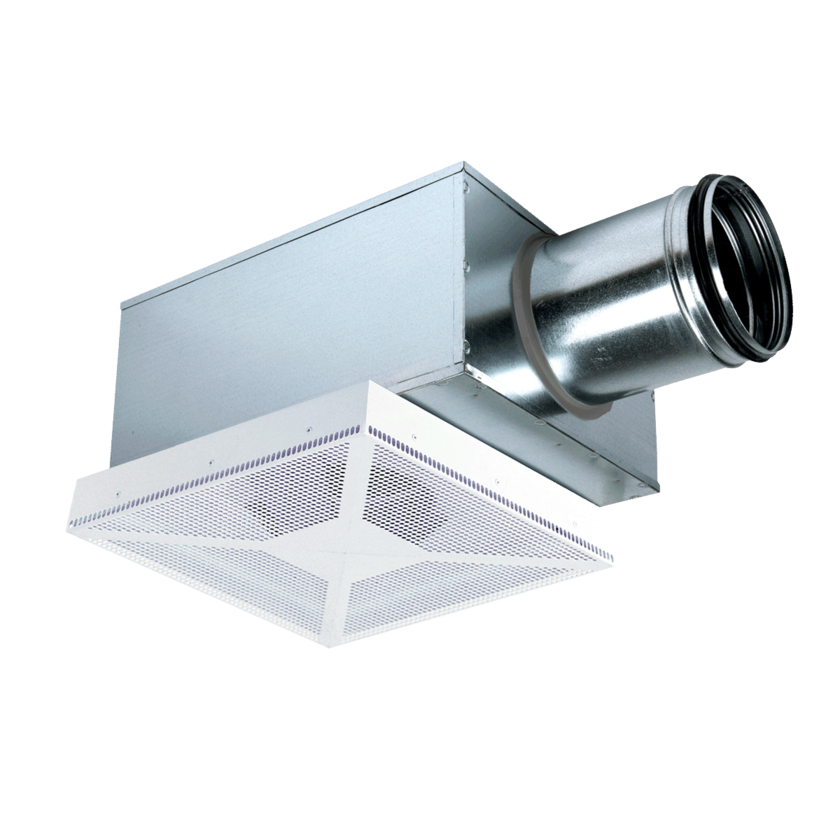

STD-TK

Egenskaper

• Förstärkt säkerhetsdon tilluft eller frånluft
• Avsedd för säkerhetsventilation, t.ex. förvar/vårdrum
• Avsett för fixt takmontage
• Uppfyller Specialfastigheters rekommendationer
• Robust konstruktion med 6 mm perforering
• Tryckfördelningslåda finns som tillbehör:

– TK för tilluft
– FK för frånluft

Beskrivning

• STD är ett takmonterat säkerhetsdon, avsett för tilluft eller frånluft i t.ex. celler eller häkteslokaler där fixt montage önskas.

• Donet är utformat för att uppfylla Specialfastigheters rekommendationer.

• Luftdonets konstruktion är robust med frontplåt i 6 mm perforering som standard.

• Produkten monteras som standard i rensbar anslutningslåda typ TK (tilluft) eller FK (frånluft) som innehåller mätslangar och injusteringsspjäll.

• STD kan även användas utan anslutningslåda. Injustering får då göras med separat spjäll.

• Tilluftsdon kan levereras med 1-, 2-, 3, eller 4-vägs spridning (anges vid beställning). Produkten levereras som standard med 4-vägs spridning om inget anges vid beställning.

• Till säkerhetsdonet finns även den kompletterande produkten S2D (2 mm perforering), avsedd för lokaler som kräver förhöjd säkerhet eller har högre säkerhetsklassificering.

Tillval och tillbehör

Spridningsbild – tilluft^*)

4-väg
3-väg
2-väg
1-väg

^*)Anges inte spridningsbild, levereras produkten för 4-vägs spridning.

Produktstorlekar – STD, tilluft/frånluft (mm):

Ø125
Ø160
Ø200
Ø250
Ø315

Tilbehör
• MN: Muff/nippel, för installation med trycklåda i undertak.

• AP: Luftriktare för 1-, 2- eller 3-vägs-spridningsbild. (endast tilluftsversion)

Tryckfördelningslåda – TK, tilluft
(Ø dim. donsida-kanalsida, mm)

125-100
160-125
200-160
250-200
315-250

Tryckfördelningslåda – FK, frånluft
(Ø dim. donsida-kanalsida, mm)

200-125
250-160
315-200

Material

• STD: Stomme och front av pulverlackerad förzinkad stålplåt i vit RAL-standardkulör.

• TK/FK: Varmförzinkad stålplåt, invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent av 100% återvunnet, icke allergiframkallande, hydrofobiskt PET-plastmaterial.

Montage

• Produkten är avsedd för fixt takmontage.

• Donet monteras som standard i rensbar anslutningslåda typ TK eller FK som innehåller mätslangar och injusteringsspjäll.

• För tilluftsapplikationer kan tryckfördelningslådan monteras direkt efter böj. Vid montage efter T-stycke erfordras en raksträcka 4 x diametern.

• För frånluftsapplikationer kan tryckfördelningslådan monteras direkt före böj.

• STD kan även användas utan anslutningslåda. Installeras donet utan anslutningslåda måste injustering ske med separat injusteringsspjäll i anslutande kanal.

• Vid användning av injusteringsspjäll med mätfunktion ska injustering genomföras med donfronten slutmonterad.

• Trycklådans stos ansluts till cirkulär kanal.

• Produkten ansluts direkt till trycklådans muff.

• Stosen mellan don och tryckfördelningslåda kan förlängas med cirkulärt kanalstycke. Överstiger stosen 500 mm krävs förlängning av mätslang och spjällsnören.

• Vid behov kan tillbehör MN användas som förlänger stosen med 40 mm.

• Donets bakstycke säkras med 6 mm träskruv med flat försänkt skalle.

• Luftriktare AP, monteras i donfrontens fjäderbelastade centrumtapp

• Efter att donets bakstycke är säkrat injusteras luftflödet.

• Vid montage i lokaler med säkerhetskrav bör inte donfronten slutmonteras innan genomförd injustering.

• Donfronten popnitas slutligen fast i donlådan med 5 mm rostfria popnitar samt ytterligare erforderligt antal 6 mm träskruv med flat försänkt skalle.

• Popnitar ingår i leverans, övrigt montagemateriel ingår ej.
