NXF

Egenskaper

• Cirkulärt spaltdon för frånluft
• Rensbar inbyggd trycklåda med uttagbart injusteringsspjäll
• Pulverlackerat eller galvaniserat utförande
• Modern och stilren design för diskret installation
• Komplement till tilluftsdon NXT
• Tilluftsvariant finns i aktiv version ICONiQ-X för DCV-system
• Frontplåten avlägsnas utan verktyg
• Monteras frihängande eller dikt tak

Beskrivning

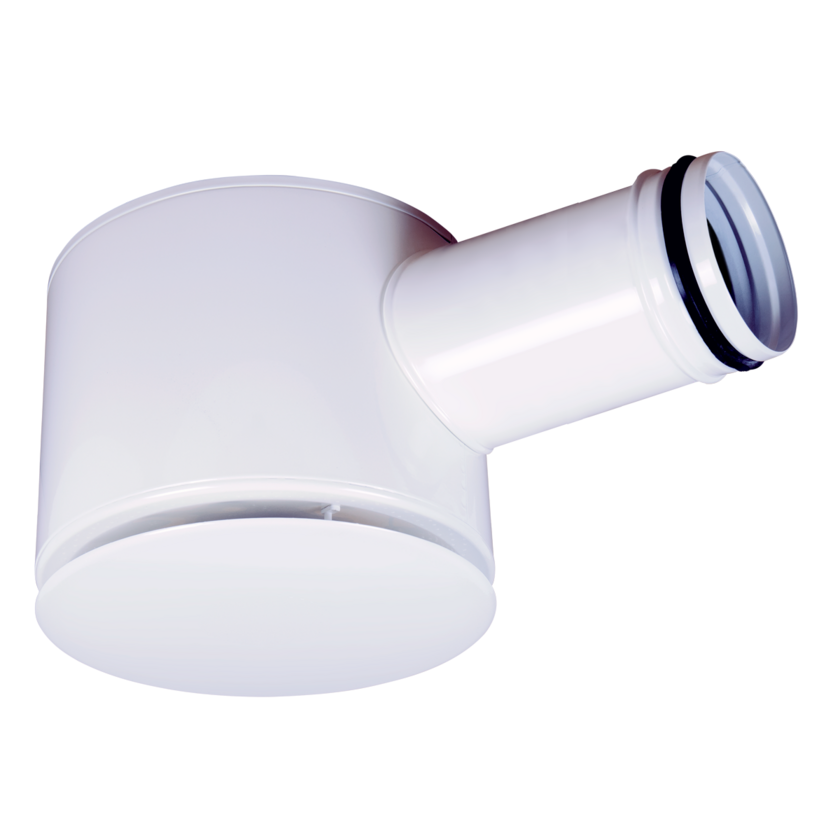

• NXF är ett cirkulärt frånluftsdon med slät frontplåt, avsett för frihängande montage.

• Produkten är lämplig för kontor, skolor, sjukhus och liknande byggnader.

• Produktens diskreta design i kombination med hög funktionalitet ger en optimal lösning som uppfyller de flesta tekniska och arkitektoniska krav.

• Don för kanaldimensionerna Ø160/200 bibehåller samma utseende och proportioner. Detta gör donet till ett fördelaktigt val i miljöer med krav på enhetligt utseende.

• Donet är avsett för tilluftsapplikationer i CAV-system men kan även användas som komplement i VAV-lösningar.

• Produkten är ett bra val för innemiljöer med krav på matchande utseende då produkten finns i versioner för både tilluft (NXT) och frånluft (NXF).

• Produkten finns även som aktiv motoriserad version, ICONiQ-X för tilluft i behovstyrda lösningar (DCV-system). Se separat dokumentation för respektive produktvariant.

• Donet har rensbar anslutningslåda typ som innehåller mätslang och uttagbart injusteringsspjäll.

Tillval och tillbehör

Produktstorlekar (mm):
Ø160
Ø200
Ø250

Materialalternativ

NXT levereras i två standardutföranden:

• Vitlackerat utförande i stålplåt.

• Naturligt omålat utförande i galvaniserad stålplåt för innemiljöer med önskemål om ett mer industriellt utseende.

Material

• Donkropp med slät frontplåt, innehållande inbyggd tryckfördelngingslåda av stålplåt. Utvändigt pulverlackerad i vit RAL standardkulör, alternativt omålad galvaniserad stålplåt.

• Beslag och deflektorplatta av ABS-plast, Terluran GP35.

• Den inbyggda tryckfördelningslådan är invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent av 100% återvunnet, icke allergiframkallande, hydrofobiskt PET-plastmaterial.

Montage

• Donets stos ansluts till cirkulär kanal. Anslutning till rakt monterad flexibel slang är möjligt men rekommenderas inte.
• Luftdonets frontplåt monteras med hjälp av distansben som garanterar att den alltid är vågrät.
• Donets frontplåt, demonteras enkelt utan behov för verktyg. Lösningen bidrar till förenklad skötsel och underhåll, t ex vid rensning av kanalsystemet.
