Enkel H-skena

FabricAir tillhandahåller tre grundläggande upphängningmetoder som erbjuds i 6 olika systemlösningar:

Vajer-upphängning

Plastinklädd rostfri stålkabel, ett lämpligt val för korrosiva miljöer som erbjuds i två varianter:

• Enkelvajer (Typ 1): Horisontellt dragen enkelvajer är en kostnadseffektiv metod för cirkulära kanaler. Upphängningstypen är kombinerbar med antingen tillvalet All-In-One eller Intern 360-ring för bibehållen form vid avstängt luftflöde.

• Dubbelvajer (Typ 2): Horisontellt dragen dubbelvajer med fästpunkter på var sin sida av kanalen används för cirkulära och rektangulära kanaler. Upphängningen är särskilt fördelaktig vid längre kanalsträckningar i större kanaldimensioner.

H-skena

Mångsidig montagetyp som är lämplig för nedpendling av frihängande kanalsystem. Lösningen är ypperlig för höga takhöjder, vertikala kanaler och komplexa kanaldragningar och erbjuds i två varianter:

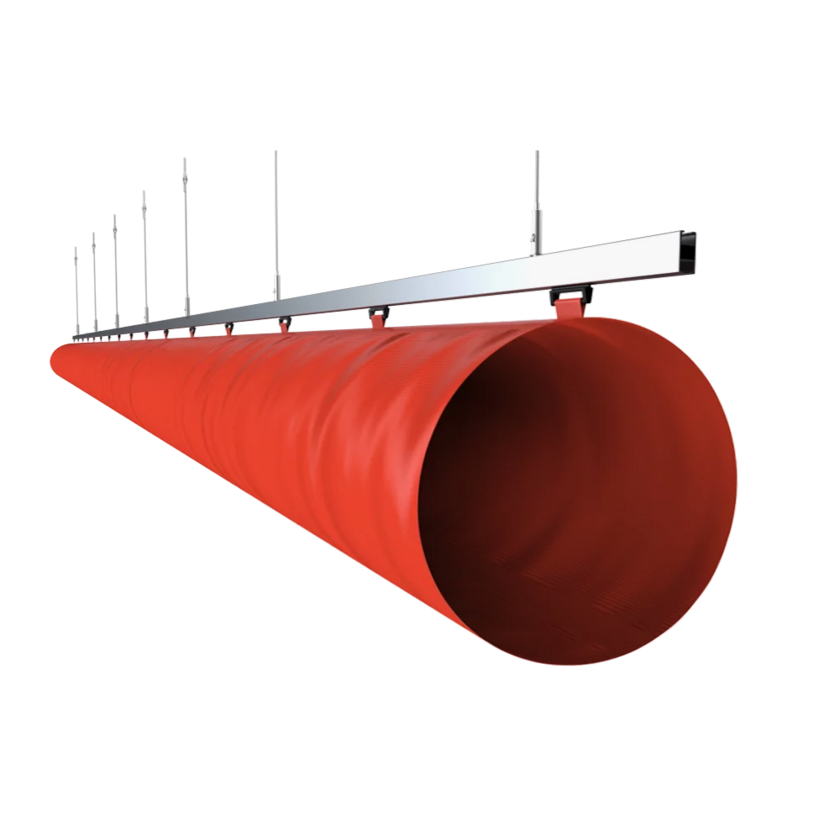

• Enkel H-skena (Typ 8): Upphängningen har fästpunkt kl 12 i cirkulär kanal. Upphängningstypen är kombinerbar med antingen tillvalet All-In-One eller Intern 360-ring för bibehållen form vid avstängt luftflöde.

• Dubbel H-skena (Typ 13): Upphängning med exponerade ytterbågar som fäster på var sida om cirkulär kanal. Upphängningstypen medger en estetiskt tilltalande installation samtidigt som den är lämplig vid krav på stabilt montage. Upphängningstypen är särskilt lämpad för större kanaldimensioner och kanalsystem som kräver frekvent rengöring då den medger snabb och enkel demontering och återmontering.

T-skena

Används för D-formade kanaler och fäster på var sida av kanalen. Skenan monteras dikt tak, innertak eller vägg och medger en estetiskt tilltalande installation och är perfekt för låga takhöjder. Kanaldelarna är försedda med glidstång i fästpunkterna som träs in i skenan. T-skenan är av anodiserad aluminium och därmed ett bra val för korrosiva miljöer. T-skena levereras i första hand i två olika upphängningstyper:

•T-skena för gavelanslutna kanalsystem (Typ 11A): Lämplig för för de flesta lösningar, t ex innertaksystem och väggmontage med anslutning från kortsida/gavel och långsida.

T-skena för toppanslutna kanalsystem (Typ 11): Avsedd för montage i fast undertak med anslutning från ovansida/tak.

• Kontakta ditt lokala säljkontor vid behov för information om upphängningsalternativ utöver standardsortimentet.

Upphängningssystem

• Upphängningskomponenter – Vajerupphängning , inklusive skruvar och fästen och vajerlås av plastbelagt rostfritt stål.

• Vajerupphängning kan även levereras med galvaniserade komponenter vid förfrågan.

• H-skena/T-skena i anodiserad aluminium.

Textildelar

• Alla FabricAir® Combi™-textilier är tillverkade av polyester och certifierade enligt följande standarder:

– Värmebeständighet och brandsäkerhetsklassning enligt EN 13501-1:2009.

– Vävstyrka enligt EN 13501-1:2009.

– Renrumsklassning enligt ISO 14644-1.

– Miljöcertifierad enligt ÖKO-TEX^® 100 (OEKO-TEX)

– Krympning enligt EN ISO 5077.

• Textiltyperna Combi 80 och 95 är antibakteriellt behandlade enligt ISO 20645.

Övriga detaljer

• Övriga detaljer är tillverkade av anodiserad aluminium med beslag, muttrar och bultar av stål samt plastdetaljer av POM-plast.

• I varje leverans inkluderas modulbaserad montageritning sammanställd för det specifika projektet och vald upphängningstyp.

Övergripande om leverans och montage

• Textilsystem från FabricAir^® är användarvänliga och enkla att installera.

• Den låga materialvikten medger enkelt och snabbt montage vilket minskar montagetid och eliminerar behovet för specialverktyg.

• En leverans innehåller alltid en sammanställning över alla artiklar i ordern och bifogas som checklista tillsammans med relevanta dokument. T ex. installationsguide, rengörings- och underhållsmanualer och specifikationsritningar.

• Alla kartonger i leveransen är numrerade enligt montageordning. Bifogad sammanställning finns alltid i kartong märkt ”1”.

• Varje textilsektion är märkt med nummeretikett, innehållande viktig information som kanaldimension, materialtyp, tvättanvisning, flödesmodell, leverans-, komponent-id och numrering för korrekt montageordning. Numreringen relaterar även till den bifogade ritningen över systemet.

• Varje kanalsektion ansluts med en kraftig dragkedja som därefter täcks under en extra söm. Detta bidrar till både enkelt montage och underhåll.

• Målning krävs inte eftersom kanalerna levereras i förvald färg.

• Kanalsystemets anslutningar mot metallkomponenter, t ex aggregat säkras med en robust fästrem som alltid ingår i leverans, vilket ytterligare sänker installationskostnaderna.

• Montage av upphängningstyperna som består av vajer- och/ eller spårupphängning med skena kan jämföras med enkelheten i montage av ett duschdraperi.

• Montage- och upphängningsanvisningar utgår ifrån klockslagspositionering.

• För mer detaljerad beskrivning av upphängningstyper, se separat dokument FabricAir_Montageoversikt-SE (PDF) alt. detaljerad montageinstruktion som medföljer vid varje leverans.
