MicroFlow™

Egenskaper

• Textilsystem för inomhusklimat

• Dragfri ventilation med exceptionellt låga ljudnivåer.

• Ett urval av flexibelt kombinerbara spridningsmodeller

• Dimensioneras utifrån varje unikt projekt.

Beskrivning

• Ventilationssystem i textil, ibland även kallat ’Textildon’ är ett miljövänligt och kostnadseffektivt alternativ till traditionella ventilationslösningar av plåt.



• Textilsystem erbjuder ett miljövänligt alternativ till kanaldragning i plåt och en dragfri luftspridning med väldigt låga ljudnivåer då textilen i sig har en ljuddämpande effekt.



• Systemlösningar i textil från FabricAir® dimensioneras utifrån varje unikt projekt. Lösningen blir därför skräddarsydd utifrån lokalens naturliga förutsättningar genom att ett urval av flexibelt kombinerbara systemkomponenter samverkar för att erbjuda en optimal lösning för inneklimatet.



• Textilsystemen byggs upp av fyra grundkomponenter som genom olika kombinationer tillhandahåller önskade egenskaper utifrån lokalitetens specifika förutsättningar:



– Kanalprofiler: Används både för kanaldragning och för spridarsektioner. Kanalerna erbjuds i 5 olika profiler med kompletterande tillvalsmöjligheter. Val av kanalprofil är bl a beroende av rumsdimensioner, önskade luftmängder och estetiska preferenser.



– Upphängningssystem: Nyttjas var för sig eller kombineras för att effektivt tillgodose anpassade lösningar för varje installation.



– Textiltyper: Vävda material med olika egenskaper tillgodoser förekommande kundbehov, t ex flamskydd, antibakteriella eller mögelresistenta egenskaper.



– Flödesmodeller: Textilens grundegenskaper kombineras med laserskuren perforering eller dysor som beroende på placering och täthet erbjuder en rad olika inblåsningsprinciper och kastlängder. Systemet erbjuder sju olika spridningsmodeller med olika inblåsningsprinciper och kastlängder som även kan kombineras i hybridlösningar. För att välja rätt flödesmönster är det ytterst viktigt att förstå det aktuella utrymmets beskaffenhet, särskilt för applikationer som är avsedda att tillhandahålla maximal komfort. Generellt delas flödesmodellerna in i två grupper, diffuserande (’lågimpuls’) respektive riktningsbestämda flöden (’högimpuls’).



• Genom att kombinera möjligheterna i de fyra systemkomponenterna samt ta hänsyn till behovet och verksamheten i lokalen, dimensioneras varje unikt projekt för att tillgodose en kundanpassad lösning med rätt flödesmodell för det specifika kundbehovet, läs mer under Tillval och tillbehör.




FabricAir® arbetar med 7 olika kombinerbara spridningsmodeller som med hjälp av textilegenskaperna erbjuder anpassat inneklimat för alla behov:



Diffuserande flödesmodeller – ’lågimpuls’

• Diffuserande flödesmodeller distribuerar luften genom kanalytan via genomträngliga textilmaterial eller mikroperforeringar som upptar minst 25 % av ytan. Dessa flödesmönster används ofta som primärflöde, alternativt sekundärflöde i kombination med ett riktat flödesmönster som primärt flöde.

• Mikroperforeringar kan uppta mellan 25 % och 100 % av kanalytans area. Modelltypen används ofta för att förhindra ansamling av damm och andra partiklar i kanalen eller på dess yta, vilket innebär att den i princip är underhållsfri. Diffuserande flödesmodeller förhindrar även kondensbildning i eller omkring kanalens närområde. FabricAir® textilsystem tillhandahåller tre diffuserande flödesmodeller.



FabFlow™

• Luften distribueras via hela den genomträngliga textilytan hos textilmaterialet. Modellen förekommer ofta arbetsutrymmen som livsmedelsindustri, laboratorier, storkök och kontor, ofta med låga innertakshöjder. Luftfördelningen är baserad på skillnader i rums- och lufttemperatur.

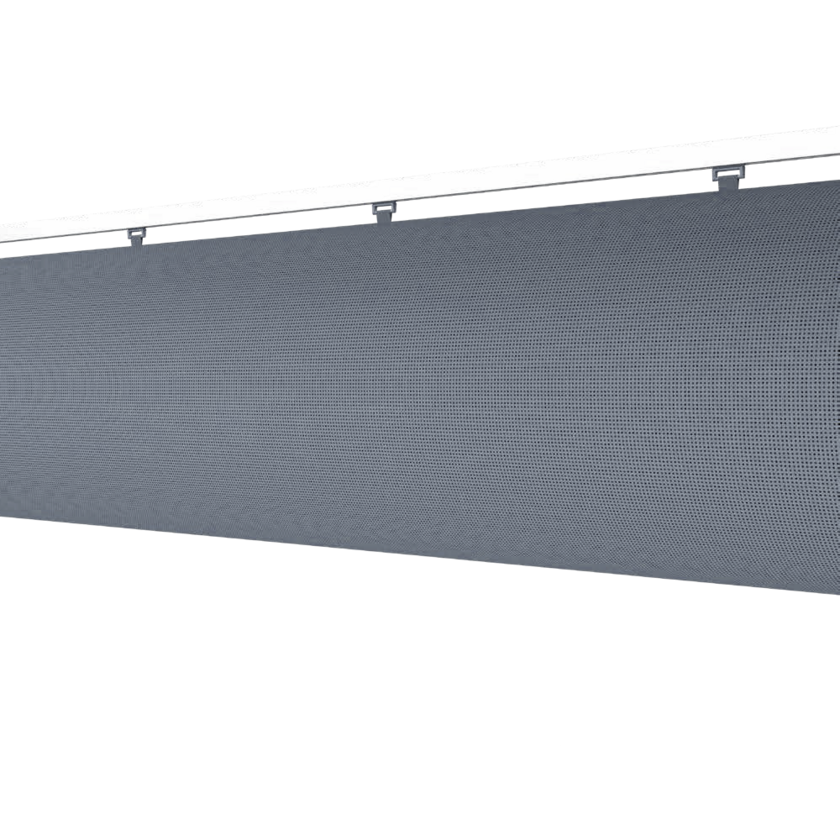

MicroFlow™

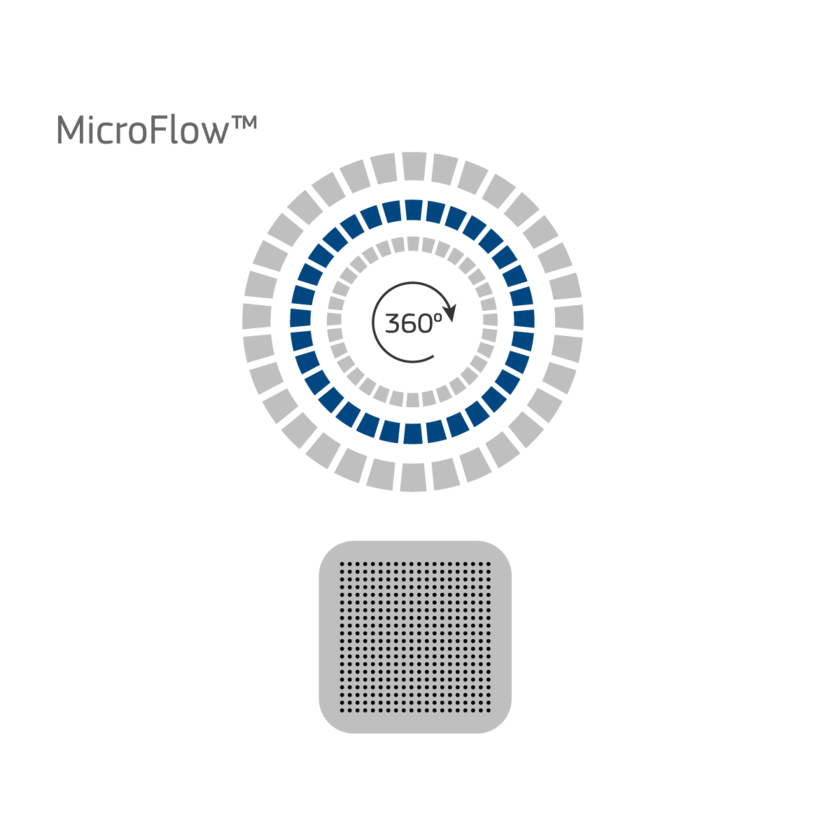

• Luften distribueras via laserskurna mikroperforeringar på en större procentandel av kanalens ytarea.

• Modellen används för värmeförflyttning med långsam luftfördelning i rum med låg eller medelhög innertakshöjd.

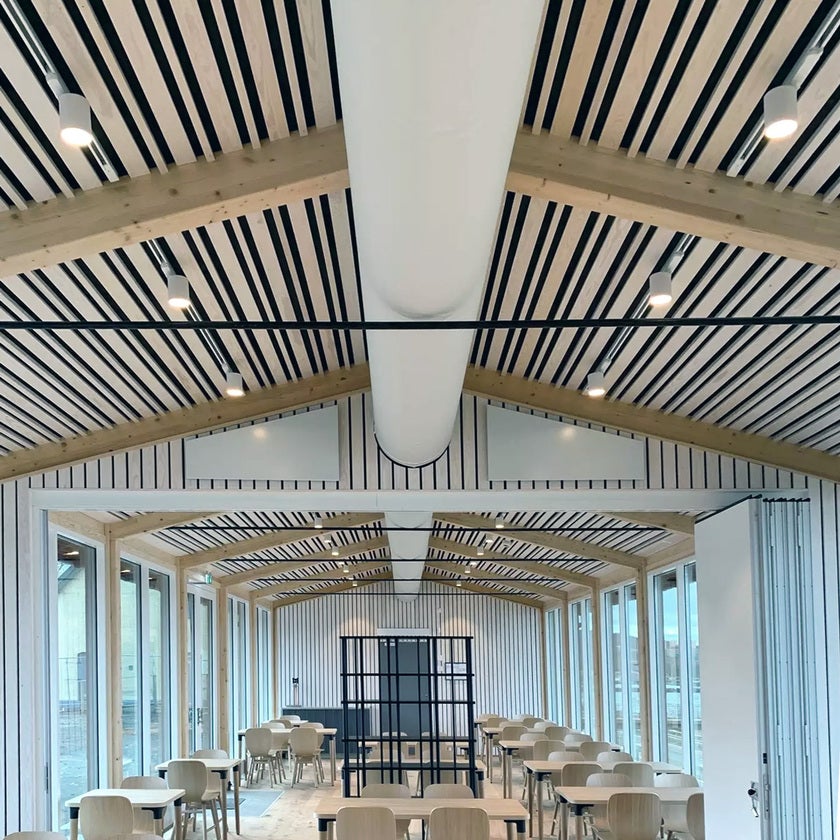

• Typisk applikation är komfortventilation där kanalerna placeras relativt nära vistelsezonen. Detta förekommer ofta i l kontor, skolor samt livsmedels-, grafisk- och läkemedelsindustri.



PerfoFlow™

• Luften distribueras via små laserskurna perforeringar som upptar en större procentandel av kanalens ytarea.

• Luftspridningen som uppnås är beroende av många faktorer, bl a de perforerade hålens storlek, deras inbördes avstånd, perforeringsmönstret samt procentandelen av ytan som är perforerad samt det statiska trycket i kanalen.

• PerfoFlow™används ofta i industriella applikationer med hög takhöjd där stora luftflöden erfordras för ersättning av höga nivåer förbrukad processluft, exempelvis lackerings- och tryckerianläggningar med intensivt luftutsug i syfte att eliminera ångor och föroreningar.





Riktningsbestämda flödesmodeller – ’högimpuls’

• Riktade flödesmodeller har en eller flera luftfördelningsrader placerade längs kanalen i olika lägen. Detta medger flexibel positionering av tilluften så den hamnar exakt där den behövs

• Inblåsningsvinkeln för riktningsbestämda flödesmodeller specificeras utifrån klockslagspositionering, betraktat i luftflödets riktning.

• Flödesmodellerna kan kombineras efter behov för att uppnå önskad luftdistribution. Textilsystem FabricAir® delar upp sina riktningsbestämda flöden i fyra modeller:



SonicFlow™

• Luften distribueras i ett riktat flödesmönster via längsgående rader med laserskurna perforeringar. Flera rader kan specificeras för en kanaldragning, där varje rad eller serie av rader är riktade åt ett visst håll.

• Modellen är lämplig till många olika applikationstyper, t ex detaljhandel eller sportsammanhang med medelhög takhöjd och ett behov av riktade luftflöden och hög induktion utan att drag uppstår.



OriFlow™

• Luften distribueras via rader av stora laserskurna öppningar i ett riktat flödesmönster. Flera rader kan specificeras för en kanaldel.

• OriFlow™ används ofta i applikationer där det behövs ett riktat luftflöde med medelhög till hög hastighet för att säkerställa hög inblandning, men med lägre krav på precision.

• Typiska applikationer innefattar lagerlokaler, distributionscentraler och industriella applikationer med högre takhöjd.



NozzFlow™

• Luften distribueras via koniska plastdysor som ger högre utströmningshastigheter än perforeringar i motsvarande dimension utan dysor. Detta i kombination med kanalens statiska tryck ger ett accelererat luftflöde med bibehållen precision även vid längre kastlängder.

• Modellen används vanligen i applikationer där man behöver precis luftfördelning med medelhög till hög hastighet, t ex processluft i projekt med industriell kylning, bassänger eller applikationer med varmluftsdistribution.



JetFlow™

• Luften distribueras via stora konformade munstycken vilket medger långa kastlängder med hög precision.

• Modellen är lämplig för utrymmen med krav på exakta kast med förutsägbara temperaturgradienter och sluthastigheter.

• JetFlow™ används ofta i applikationer där det behövs långa kast med precis riktning, t ex idrottsanläggningar, arenor, stora industrianläggningar och större lagerlokaler med hög takhöjd.





Hybrida flöden

• Genom att kombinera FabricAir:s diffuserande och riktningsbestämda flödesmodeller i hybrida lösningar erhålls optimalt luftflöde oavsett projektets komplexitet.


Upphängningssystem

• Upphängningskomponenter – Vajerupphängning , inklusive skruvar och fästen och vajerlås av plastbelagt rostfritt stål.

• Vajerupphängning kan även levereras med galvaniserade komponenter vid förfrågan.

• H-skena/T-skena i anodiserad aluminium.





Textildelar

• Alla FabricAir® Combi™-textilier är tillverkade av polyester och certifierade enligt följande standarder:

– Värmebeständighet och brandsäkerhetsklassning enligt EN 13501-1:2009.

– Vävstyrka enligt EN 13501-1:2009.

– Renrumsklassning enligt ISO 14644-1.

– Miljöcertifierad enligt ÖKO-TEX® 100 (OEKO-TEX)

– Krympning enligt EN ISO 5077.

• Textiltyperna Combi 80 och 95 är antibakteriellt behandlade enligt ISO 20645.





Övriga detaljer

• Övriga detaljer är tillverkade av anodiserad aluminium med beslag, muttrar och bultar av stål samt plastdetaljer av POM-plast.


• I varje leverans inkluderas modulbaserad montageritning sammanställd för det specifika projektet och vald upphängningstyp.



Övergripande om leverans och montage

• Textilsystem från FabricAir® är användarvänliga och enkla att installera.

• Den låga materialvikten medger enkelt och snabbt montage vilket minskar montagetid och eliminerar behovet för specialverktyg.

• En leverans innehåller alltid en sammanställning över alla artiklar i ordern och bifogas som checklista tillsammans med relevanta dokument. T ex. installationsguide, rengörings- och underhållsmanualer och specifikationsritningar.

• Alla kartonger i leveransen är numrerade enligt montageordning. Bifogad sammanställning finns alltid i kartong märkt ”1”.

• Varje textilsektion är märkt med nummeretikett, innehållande viktig information som kanaldimension, materialtyp, tvättanvisning, flödesmodell, leverans-, komponent-id och numrering för korrekt montageordning. Numreringen relaterar även till den bifogade ritningen över systemet.

• Varje kanalsektion ansluts med en kraftig dragkedja som därefter täcks under en extra söm. Detta bidrar till både enkelt montage och underhåll.

• Målning krävs inte eftersom kanalerna levereras i förvald färg.

• Kanalsystemets anslutningar mot metallkomponenter, t ex aggregat säkras med en robust fästrem som alltid ingår i leverans, vilket ytterligare sänker installationskostnaderna.

• Montage av upphängningstyperna som består av vajer- och/ eller spårupphängning med skena kan jämföras med enkelheten i montage av ett duschdraperi.

• Montage- och upphängningsanvisningar utgår ifrån klockslagspositionering.

• För mer detaljerad beskrivning av upphängningstyper, se separat dokument FabricAir_Montageoversikt-SE (PDF) alt. detaljerad montageinstruktion som medföljer vid varje leverans.
