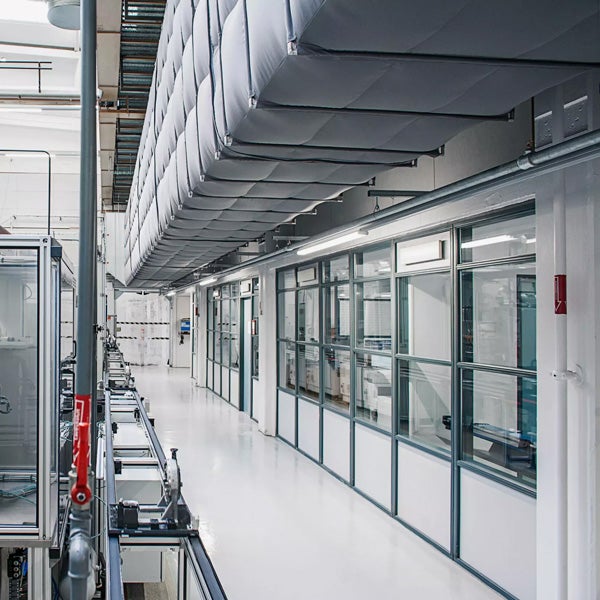

Rektangulära textilkanaler

Egenskaper

• Dragfri ventilation med exceptionellt låga ljudnivåer

• Miljövänligt och kostnadseffektivt alternativ till plåtkanaler

• Skräddarsys utifrån lokalens naturliga förutsättningar

• Brett utbud av standardprofiler och tillval erbjuder hög flexibilitet

• Kombinationsmöjligheterna säkrar en unik lösning för varje behov

Beskrivning

• Ventilationssystem i textil, ibland även kallat ’Textildon’ är ett miljövänligt och kostnadseffektivt alternativ till traditionella ventilationslösningar av plåt.



• Textilsystem erbjuder ett miljövänligt alternativ till kanaldragning i plåt och en dragfri luftspridning med väldigt låga ljudnivåer då textilen i sig har en ljuddämpande effekt.



• Systemlösningar i textil från FabricAir® dimensioneras utifrån varje unikt projekt. Lösningen blir därför skräddarsydd utifrån lokalens naturliga förutsättningar genom att ett urval av flexibelt kombinerbara systemkomponenter samverkar för att erbjuda en optimal lösning för inneklimatet.



• Textilsystemen byggs upp av fyra grundkomponenter som genom olika kombinationer tillhandahåller önskade egenskaper utifrån lokalitetens specifika förutsättningar:



– Kanalprofiler: Används både för kanaldragning och för spridarsektioner. Kanalerna erbjuds i 5 olika profiler med kompletterande tillvalsmöjligheter. Val av kanalprofil är bl a beroende av rumsdimensioner, önskade luftmängder och estetiska preferenser. FabricAir® erbjuder ett brett utbud av standardprofiler och tillval för att säkra en unik lösning för varje behov, läs mer under Tillval och tillbehör.



– Textiltyper: Vävda material med olika egenskaper tillgodoser förekommande kundbehov, t ex flamskydd, antibakteriella eller mögelresistenta egenskaper.



– Flödesmodeller: Systemet erbjuder sju olika spridningsmodeller med olika inblåsningsprinciper och kastlängder som även kan kombineras i hybridlösningar.



– Upphängningssystem: Nyttjas var för sig eller kombineras för att effektivt tillgodose anpassade lösningar för varje installation.





• Genom att kombinera möjligheterna i de fyra systemkomponenterna, tillgodoser systemet lösningar för de flesta förekommande kundbehov


FabricAir® tillhandahåller 5 olika kombinerbara typer av kanalprofiler:



Cirkulär kanalprofil ('rund')

• Rund kanalprofil är vanligast och används främst vid frihängande applikationer. Kanaldiametern kan göras så liten eller så stor som erfordras.



Semicirkulär kanalprofil ('halvrund' / D-formad)

• Halvrund kanalprofil, ibland även kallad D-formad kan användas för innertak alternativt vägg.

• Halvrunda kanaler är ett diskret och estetiskt val, då de bibehåller samma form både med och utan luftflöde.

• Halvrund kanalprofil nyttjas oftast vid montage dikt tak eller när det inte finns tillräckligt med takhöjd för användning av en helrund kanal.

• Kanaltypen är även lämplig i kombination med innertak eller kan användas för att skapa intryck av att vara en del av taket som kontrast till frihängande montage.



Semioval kanalprofil

• Semioval kanalprofil (också D-formad) nyttjas oftast vid montage dikt tak/vägg när det inte finns tillräckligt med utrymme för användning av en halvrund kanal.



Kvarts-cirkulär kanalprofil ('kvartsrund')

• Kvartsrund kanalprofil används främst för diffuserande flödesmodeller.

• Kanaltypen monteras främst i vinkel mellan tak/vägg eller vägg/vägg och är ett alternativ till D-formade profiler i utrymmen med låg takhöjd.



Rektangulär kanalprofil  ('fyrkantig')

• Rektangulär kanalprofil är en fullt anpassningsbart kanalalternativ. Profilen nyttjas när det inte finns tillräckligt med plats för rund kanal.

• Rekgangulära textilkanaler utformas projektspecifikt i valfri B x H-dimension beroende på kraven i det specifika projektet.

• Rektangulär kanal finns som alternativ med samtliga flödesmodeller.





Tillval – cirkulära kanalprofiler

• Cirkulära kanaler som installeras med konventionella upphängningstyper, t ex H-skena tappar normalt formen när lufttillförsel stoppas. Kanalen hänger då ner fritt och formlöst från upphängningsdelen. Som tillval till runda kanaler finns därför två typer av formstabiliserande tillbehör.



• Dessa har som syfte att bibehålla kanalens form även när lufttillförseln är avstängd. De bidrar även till minimal belastning av kanalsystemet när lufttillförsel återupptas. Formbågarna som nyttjas upprätthåller formen men bidrar även till snabbare installation med minimala verktygskrav då kanalen då levereras med formsydda fickor för tillbehöret.



Tillbehören finns i två olika utföranden:

• 180° formstabilisering för cirkulära FabricAir® textilkanaler,

• 360° formstabilisering för cirkulära FabricAir® textilkanaler.

Läs mer om tillbehören på deras egna produktsidor.


Upphängningssystem

• Upphängningskomponenter – Vajerupphängning , inklusive skruvar och fästen och vajerlås av plastbelagt rostfritt stål.

• Vajerupphängning kan även levereras med galvaniserade komponenter vid förfrågan.

• H-skena/T-skena i anodiserad aluminium.





Textildelar

• Alla FabricAir® Combi™-textilier är tillverkade av polyester och certifierade enligt följande standarder:

– Värmebeständighet och brandsäkerhetsklassning enligt EN 13501-1:2009.

– Vävstyrka enligt EN 13501-1:2009.

– Renrumsklassning enligt ISO 14644-1.

– Miljöcertifierad enligt ÖKO-TEX® 100 (OEKO-TEX)

– Krympning enligt EN ISO 5077.

• Textiltyperna Combi 80 och 95 är antibakteriellt behandlade enligt ISO 20645.





Övriga detaljer

• Övriga detaljer är tillverkade av anodiserad aluminium med beslag, muttrar och bultar av stål samt plastdetaljer av POM-plast.


• I varje leverans inkluderas modulbaserad montageritning sammanställd för det specifika projektet och vald upphängningstyp.



Övergripande om leverans och montage

• Textilsystem från FabricAir® är användarvänliga och enkla att installera.

• Den låga materialvikten medger enkelt och snabbt montage vilket minskar montagetid och eliminerar behovet för specialverktyg.

• En leverans innehåller alltid en sammanställning över alla artiklar i ordern och bifogas som checklista tillsammans med relevanta dokument. T ex. installationsguide, rengörings- och underhållsmanualer och specifikationsritningar.

• Alla kartonger i leveransen är numrerade enligt montageordning. Bifogad sammanställning finns alltid i kartong märkt ”1”.

• Varje textilsektion är märkt med nummeretikett, innehållande viktig information som kanaldimension, materialtyp, tvättanvisning, flödesmodell, leverans-, komponent-id och numrering för korrekt montageordning. Numreringen relaterar även till den bifogade ritningen över systemet.

• Varje kanalsektion ansluts med en kraftig dragkedja som därefter täcks under en extra söm. Detta bidrar till både enkelt montage och underhåll.

• Målning krävs inte eftersom kanalerna levereras i förvald färg.

• Kanalsystemets anslutningar mot metallkomponenter, t ex aggregat säkras med en robust fästrem som alltid ingår i leverans, vilket ytterligare sänker installationskostnaderna.

• Montage av upphängningstyperna som består av vajer- och/ eller spårupphängning med skena kan jämföras med enkelheten i montage av ett duschdraperi.

• Montage- och upphängningsanvisningar utgår ifrån klockslagspositionering.

• För mer detaljerad beskrivning av upphängningstyper, se separat dokument FabricAir_Montageoversikt-SE (PDF) alt. detaljerad montageinstruktion som medföljer vid varje leverans.
