ZMC

Egenskaper

• Noggrann flödesmätning.
• Avsett för till- och frånluft
• Låsbart manuellt vred

Beskrivning

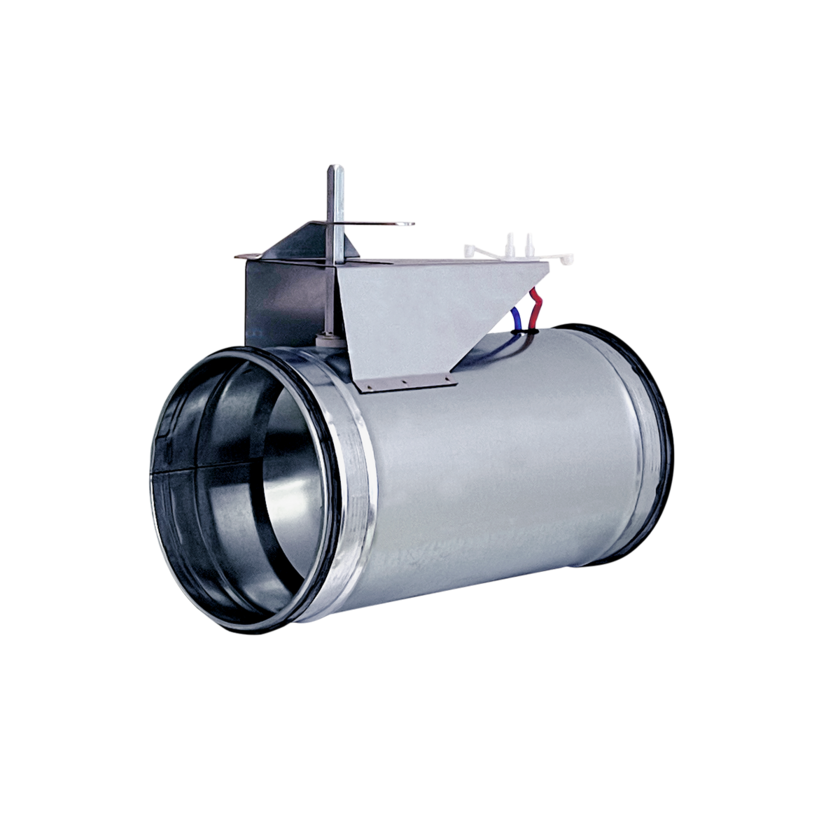

• ZMC är ett cirkulärt vridspjäll med helt spjällblad för mätning och injustering av luftflöde.

• Produkten är lämplig som komplement i installationer av t.ex. kylbafflar och deplacerande don (låghastighets-/lågimpuls don).

• ZMC har manuellt vred som låses med en skruv i injusterat läge.

• Produkten håller tryckklass A med hölje i täthetsklass C.

Tillval och tillbehör

Materialalternativ och ytbehandlingar:
• Galvaniserad stålplåt (standard).
• Pulverlackerat utförande.

Storlekar (mm):
Ø100 / Ø125 / Ø160 / Ø200 / Ø250 / Ø315 / Ø400 / Ø500 / Ø630

Material

• Produkten levereras som standard med spjällkropp och spjällblad av varmförzinkad stålplåt samt mätskena av aluminium.

• Produkten uppfyller korrosivitetsklass C3 samt tryckklass A med hus i täthetsklass C.

• Produkten är försedd med packningar i EPDM-gummi och mätslangar av silikongummi.

Montage

• Cirkulär enhet har nippeldimension med gummiringstätning och monteras med skjutmuff.

• Cirkulär produkt kan installeras i valfritt läge och kräver inget underhåll.

• Se DU-dokumentation (drift- och underhåll) för fullständiga montageinstruktioner.

QJJ.X FLÖDESMÄTDON

SPXX-       Xst
Fabrikat:       Klimatbyrån
Typ:       ZMC eller likvärdigt.
Cirkulärt vridspjäll med manuellt vred för mätning och injustering av luftflöde.
Storlek:       SPXX-XXX
Ansl dim:       ØXXX
