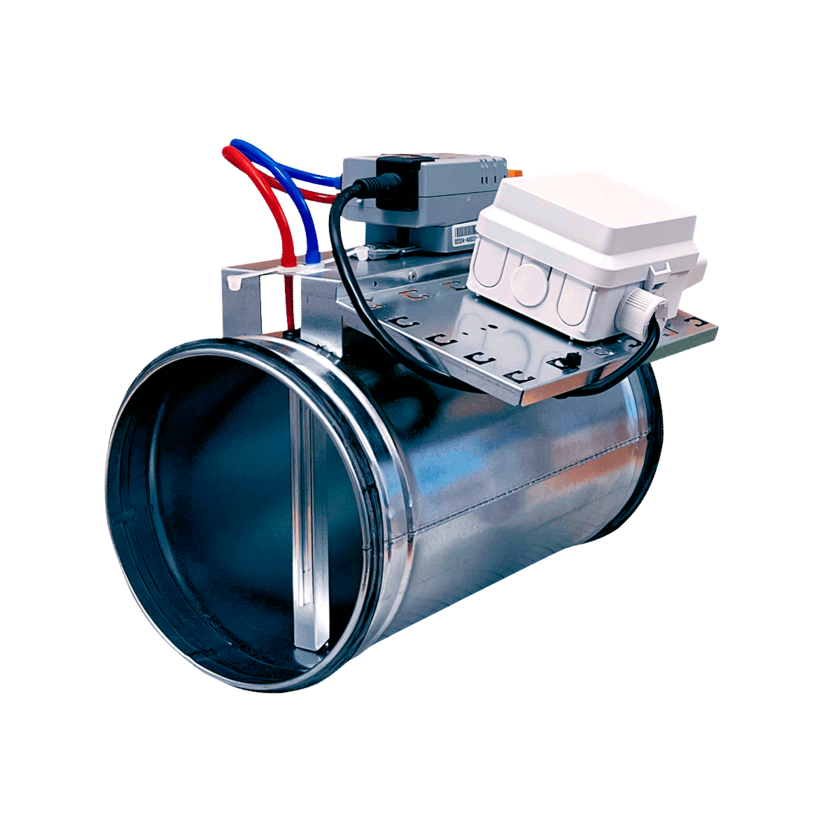

LOGiQ-F

Materialalternativ och ytbehandlingar:
• Galvaniserad stålplåt (standard).
• Pulverlackerat utförande.

Cirkulära storlekar (mm):
Ø100 / Ø125 / Ø160 / Ø200 / Ø250 / Ø315 / Ø400 / Ø500 / Ø630

Rektangulära storlekar:
Produkter i rektangulärt utförande levereras i specifika steg enl B x H, inom ett intervall av standard dimensioner från 200 x 100 mm (min) till 1600 x 700 mm (max).  Se produktblad för specifika måttkombinationer.

Alternativa dimensioner kan erbjudas på specialbeställning

• Produkterna levereras som standard med spjällkropp och spjällblad av varmförzinkad stålplåt. Mätskenan är av aluminium med mätslangar av silikongummi.

• Alla produkter uppfyller korrosivitetsklass C3.

• Spjäll i serien uppfyller tryckklass A
med ett hus i täthetsklass C.

Cirkulära produkter
• Cirkulära produkter i standardutförande har spjällblad i täthetsklass 4 om inget annat anges.

• Cirkulära produkter är försedda med  packningar i EPDM gummi.

Rektangulära produkter
• Rektangulära produkter i standardutförande har motgående spjällblad i täthetsklass 3 om inget annat anges. Spjällbladspackningar av silikongummi och spjällaxel av förzinkat stål.

• Rektangulära produkter levereras för gejdanslutning. Skena medföljer inte.

• Cirkulär enhet har nippeldimension med gummiringstätning och monteras med skjutmuff.

• Cirkulär produkt kan installeras i valfritt läge och kräver inget underhåll.

• Rektangulär produkt utgår ifrån beställt BxH mått och ska beaktas vid montage.

• Rektangulär produkt levereras för gejdanslutning men kan också vara levererad i version för flänsanslutning (anges vid beställning).

• Vid montage måste raksträcka i luftriktningen beaktas för att produkterna ska fungera som
förväntat, se montageinstruktioner i DU-dokumentation (drift- och underhåll).

• Vid installation bör utrymme beaktas för åtkomst av enhetens ställdon och/eller läsbarhet för enheter försedda med display.

• Produkterna levereras som standard för 230V matning med inbyggt spänningsaggregat för 24V DC, IPS (Internal Power Supply).

• Produkterna är inte avsedda att användas i kall eller aggressiv miljö.

• Produkten får endast installeras av behörig personal. Alla regler eller föreskrifter som utfärdats av myndighet i det land produkten ska nyttjas måste efterföljas vid installation.

• All inkoppling måste utföras med strömförsörjningen frånkopplad.

• Produkterna levereras förkonfigurerade för det specifika projektet. Enheternas inställningar får därmed inte ändras under normala driftscenarier.

• Produkt försedd med ställdon är fabrikskopplad mot enhetens regulator och får ej kopplas om.

• Specifik inkopplings- och kommunkationsanvisning tillhandahålls som del av systemdokumentation i samband med leverans av projekt.

• Se DU-dokumentation (drift- och underhåll) för mer information kring inkoppling och driftsättning.
