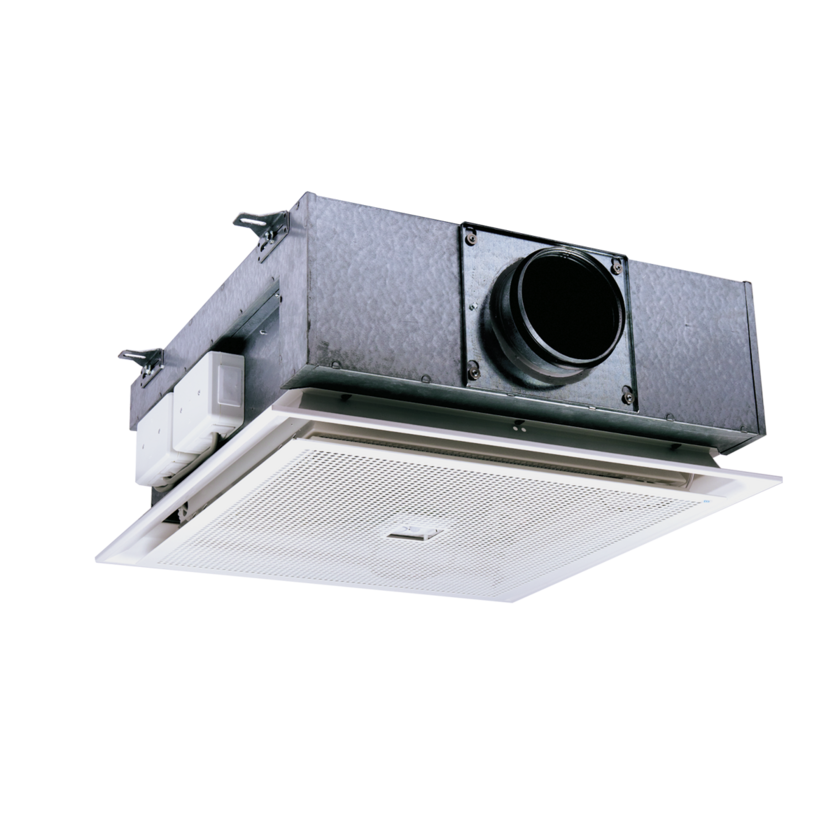

PremiAir

Materialval och ytbehandling
• Pulverlackerad finish.

Storlekar (mm)
• Levereras i 3 längdalternativ:
–  600 (Ø125)
– 1200 (Ø125 alt. Ø160)
– 1800 (Ø125 alt. Ø160)

Konfigurationsalternativ
• Utförande för kylning alternativt kyla och värme.
• Två olika batterialternativ: standardbatteri (1200/1800) / högeffektbatteri (600/1200/1800).
• Anslutningssida för vatten:
–  vänster/höger.
• Levereras i version med 1- (samtliga) resp. 2-vattenkretsar (1200/1800).
• Kan levereras med förinställda dysinställningar för önskat luftflöde med möjlighet till omställning med insexnyckel vid senare tillfälle.

Tillval
• Integrerad styr för stand-alone bruk eller inkoppling till överordnat system.
• Komplett urval av installationstillbehör:
– Injusteringsspjäll typ ZMC
– Börvärdesomställare
– Anlsutningsslangar
– Reglerventil för vattentillförsel
– Coandakrage
– Ventilställdon

• Apparathus och kanalanslutning  av varmförzinkad stålplåt med gummipackning av EPDM gummi.

• Synliga delar; hölje, ram och perforerat frontgaller av stålplåt, pulverlackerade  i vit RAL standardkulör. Andra kulörer kan erhållas.

• Batteri av kopparrör med lameller av aluminium.

• Plastdetaljer av Polyeten.

• För närmare information om standardmaterial och kulörer, se separat dokument Produktspecifikation som kan laddas ner från vår hemsida.

• Följande information är endast en övergripande sammanfattning av montage, installation och injustering. Se alltid produktens drift- och underhålls-dokumentation för  detaljerade installationsanvisningar.

• Produkten ansluts till cirkulär ventilationskanal. Anslutning till rakt monterad flexibel slang är möjligt men rekommenderas inte.

• Värme- och kylvattenrör monteras av rörentreprenör.

• Ramens mått är anpassat för infällt montage i standard undertaksbärverk.

• Enheten levereras med 4 fabriksmonterade upphängningsbeslag för pendlar (ett i varje hörn). Beslag med pendel kan justeras separat i fyra riktningar.

• Produkten kan även monteras nedpendlad med hjälp av gängstång.

• Försiktighet skall iaktas så skador på kyl/värmebatteriet inte uppkommer vid åtdragning av ventiler och kopplingar. För att undvika detta skall man alltid använda lämplig skruvnyckel och mothåll.

• Vid montage bör utrymme reserveras för öppning av frontgaller samt åtkomst av apparaten för rengöring, inspektion och service.

• PremiAir kan beställas förinställd för ett visst luftflöde från fabrik.

• Apparathuset har fyra separat ställbara dyslister, en justerbar list per sida. Inställningen sker snabbt med 5 mm insexnyckel.

• Varje dyslist är individuellt reglerbar i tre steg och styrkor för luftflödet:
1 = Lågt flöde
2 = Medelflöde
3 = Högt flöde

• Injustering rekommenderas i första hand genom enkel justering av produktens ställbara dysor med insexnyckel. På så vis nyttjas drivtrycket ända fram till dysorna och ljudalstring minimeras.

• Injustering kan även utföras med ett injusteringsspjäll monterat före produkten, t ex ZMC eller SPD, dock ej spjäll av iristyp.

• Vid montage av spjället bör krav på föregående raksträcka beaktas, se det specifika spjällets dokumentation för detaljerad information.

• Tilluftsflödet, q (l/s alt. m3/h) kontrolleras genom mätning av drivtrycket P (Pa) i valfri dysa över dyslisterna eller över mätprofilen i injusteringsspjället. När föreskrivet drivtryck uppmätts har angivet luftflöde uppnåtts.

• För beräkning används k-faktor för det valda spjället (se separat dokumentation för det spjäll som kommer att nyttjas vid injusteringen) insatt i k-faktorformel enligt tabell i produktens drift- och underhållsdokument (DU).

• Vid beställning med styrkomponenter, levereras produkten internt färdigkopplad från fabrik. Se separat dokumentation beroende på aktuellt tillval avseende inkoppling, driftssättning och handhavande av el- och styr.
