FacadeAir
Egenskaper
• Fasadbaserat klimatsystem för utanpåliggande vägg-/fasadmontage.
• Tilluft, värme, kyla och rumsstyrning i en enhet.
• Stor valfrihet vid inklädnad genom tredjepartsutbud.
• Integrerad styr, ControlAir som tillval.
Beskrivning

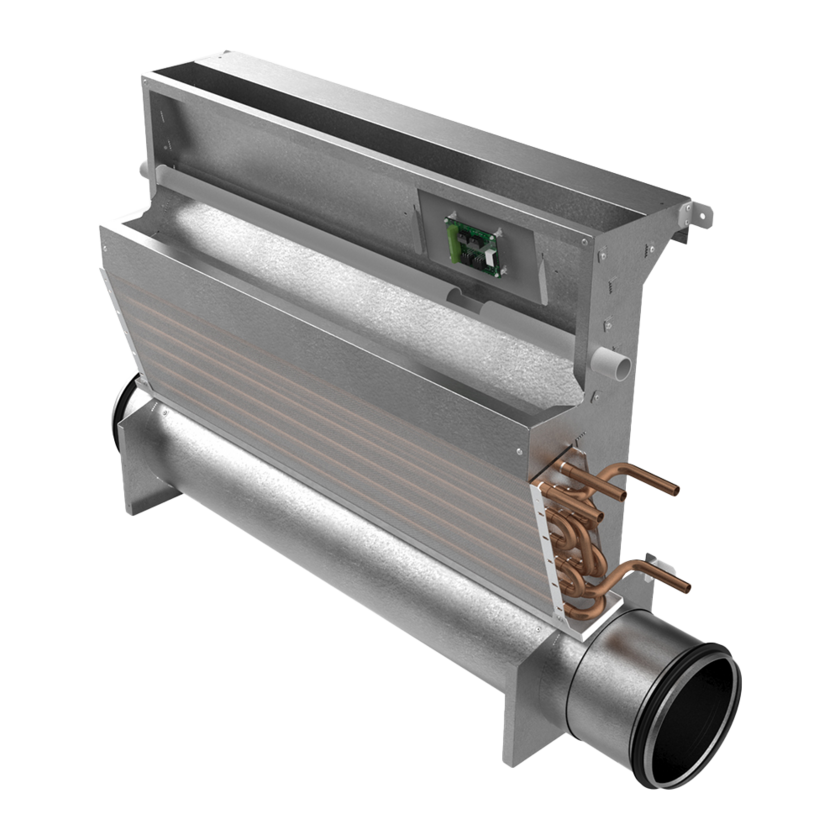

• FacadeAir är en induktionsapparat för tilluft, kylning och värmning, avsedd för fasadmontage.
• Med tilluftsflödet som drivkraft induceras rumsluft genom lamellbatteriet som bortför eller tillför värme.
• Tilluft och inducerad rumsluft tillförs rummet via fönsterbänksgaller upp mot tak.
• Rumstemperaturen styrs på vattensidan av ett elektroniskt styrsystem med värme och kyla i sekvens.
• FacadeAir ger dragfritt inomhusklimat med ett drivtryck av 100-150 Pa.
• Lämpad för optimering av ventilation och energiförbrukning i äldre fastigheter
Konfigurationsalternativ
• Levereras I tre kanaldimensioner: Ø125/160/200
• Valbar anslutningssida för vatten: vänster / höger
• Flera enheter kan seriekopplas vid högre effektbehov.
Tillval
• Inklädnadsalternativ erbjuds genom samarbetspartner vilket ger stor valfrihet vid färg och materialval.
• Tilluftsgaller i två utföranden: AC och E5.
• Fästram för montage av klimatbyråns tilluftsgaller: RAM.
• Integrerad styr för stand-alone bruk eller inkoppling till överordnat system.
• Komplett urval av inkopplingstillbehör:
– Börvärdesomställare.
– Anlsutningsslangar (set à 4 st).
– Reglerventiler för vattentillförsel.
– Ventilställdon.
• Apparathus och kanalanslutning av varmförzinkad stålplåt med gummipackning av EPDM.
• Batteri av kopparrör med lameller av aluminium.
• Plastdetaljer av Polyeten.
• Tilluftsgaller: E5 av aluminium, pulverlackerad i vit RAL standardkulör.
• Tilluftsgaller AC av eloxerad aluminium, i antingen naturlig aluminiumfinish eller pulverlackerad i vit RAL standardkulör.
• Fästram till tillfuftsgaller RAM av varmförzinkad stålplåt.
• För närmare information om standardmaterial och kulörer, se separat dokument Produktspecifikation som kan laddas ner från vår hemsida.
• Följande information är endast en övergripande sammanfattning av montage, installation och injustering. Se alltid produktens drift- och underhålls-dokumentation för detaljerade installationsanvisningar.
• FacadeAir installeras mot yttervägg/fasad

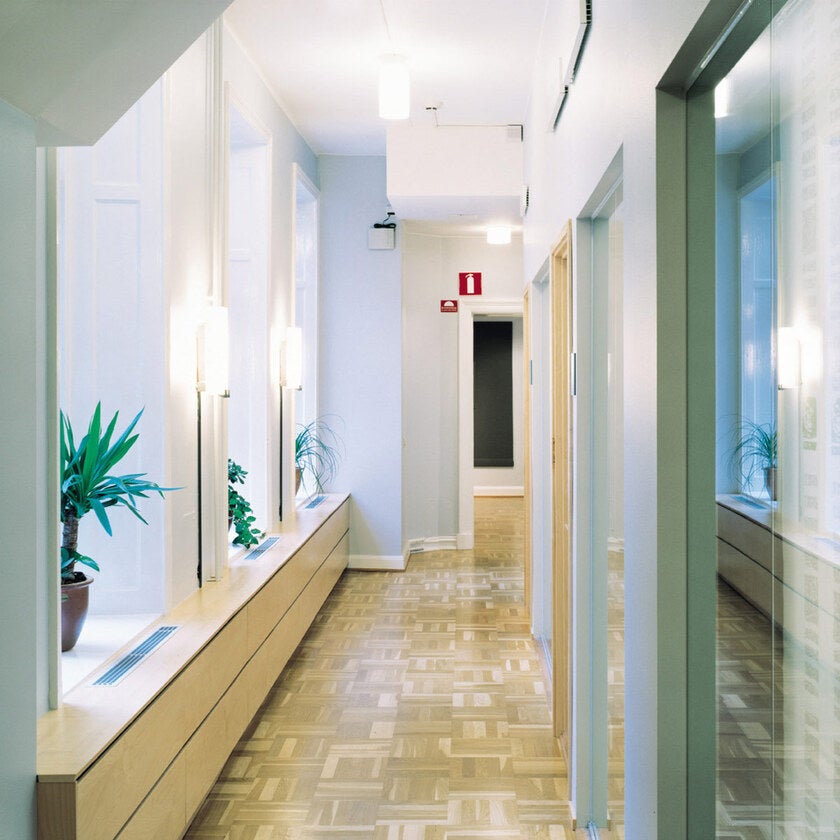

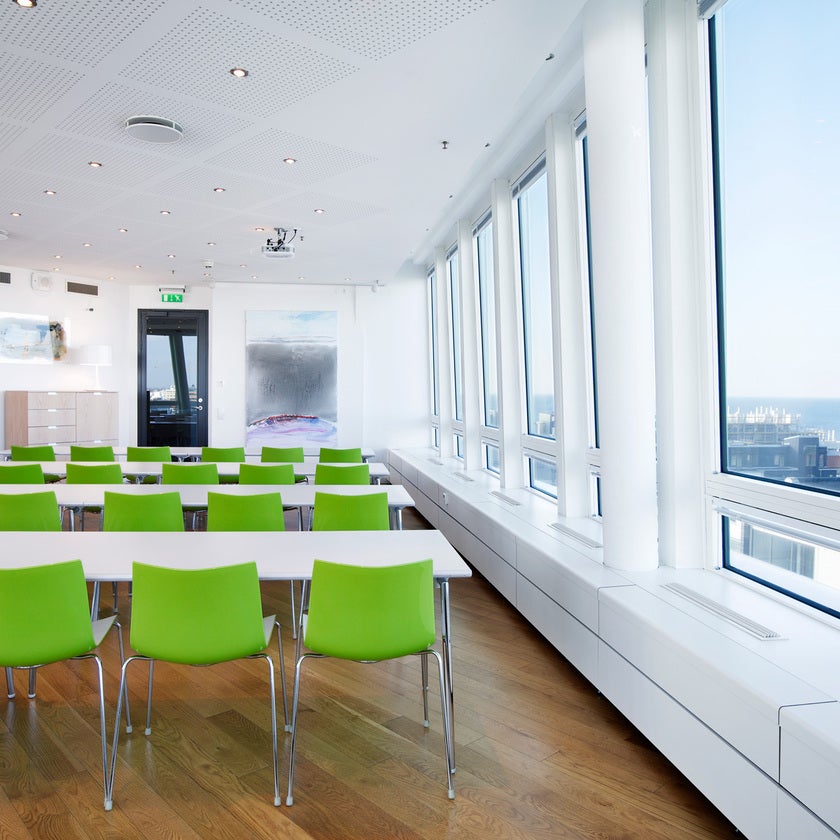

• Enheten monteras vanligen under fönster bakom en inklädnad.
• Kanalanslutningarna är i nippeldimension för anslutning mot spirokanal.
• Apparatens vattenanslutning är valbar och specificeras vid beställning (vänster eller höger).
• Värme- och kylvattenrör monteras av rörentreprenör.
• I inklädnaden ryms alla installationer som rummet kräver, tilluft, värme och kyla, temperaturstyrning, kanalisation för
styr-, el och annan trådburen datakommunikation.
Se produktens DU-dokument för ytterligare installationsanvisningar.
PCT.312
Kanalanslutna rumskylapparater
KBL XX
Fabrikat: Klimatbyrån
Typ: FacadeAir
Klimatdon för tilluft, kyla och värme för montage i fönsterbänk.
Luftspridning justerbara galler med fasta eller justerbara lameller.
Dysor: Fasta.
Kulör, synliga delar (galler): Vit, RAL 9003
Storlek: 600, 800, 1000, 1200, 1500
Luftanslutningsdimension: Ø 125 alt 160
Rumsreglering: Elektronisk styrsystem typ ControlAir, monterad och funktionsprovad på fabrik.
Funktion:
1, Värme och kyla i sekvens med neutralzon.
2, Värme och kyla i sekvens med neutralzon, samt närvarostyrd belysning och tilluftsspjäll.
3, Värme och kyla i sekvens med neutralzon, samt närvarostyrd belysning och tilluftsspjäll. Ansluts till DUC via nätverk.
Ventiler, kyla: 1, FV-R 10-12-12
2, FV-R-15-15-15
3, TBV- CM 15
Ventiler värme: 1, FV-R 10-12-12
Tillbehör: Tilluftsgaller för fönsterbänk, (E5 eller AC/ACV)
Anslutningsslangar, set 4 st.
Ventilställdon
Prefabricerad kabel mellan apparat och transformator.
Erforderliga transformatorer 240/24 V.
