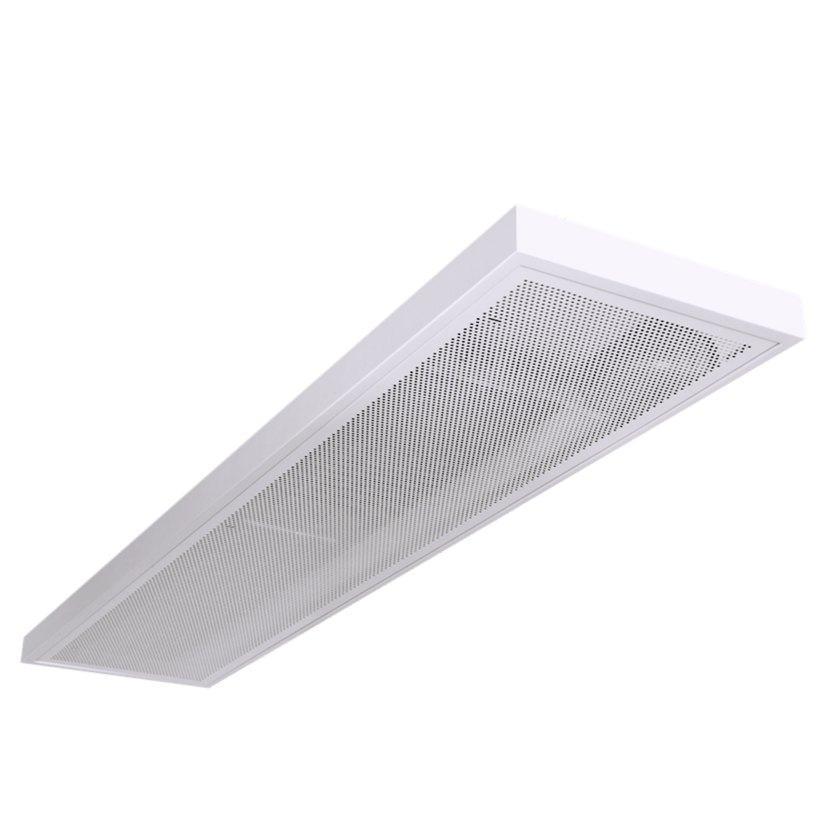

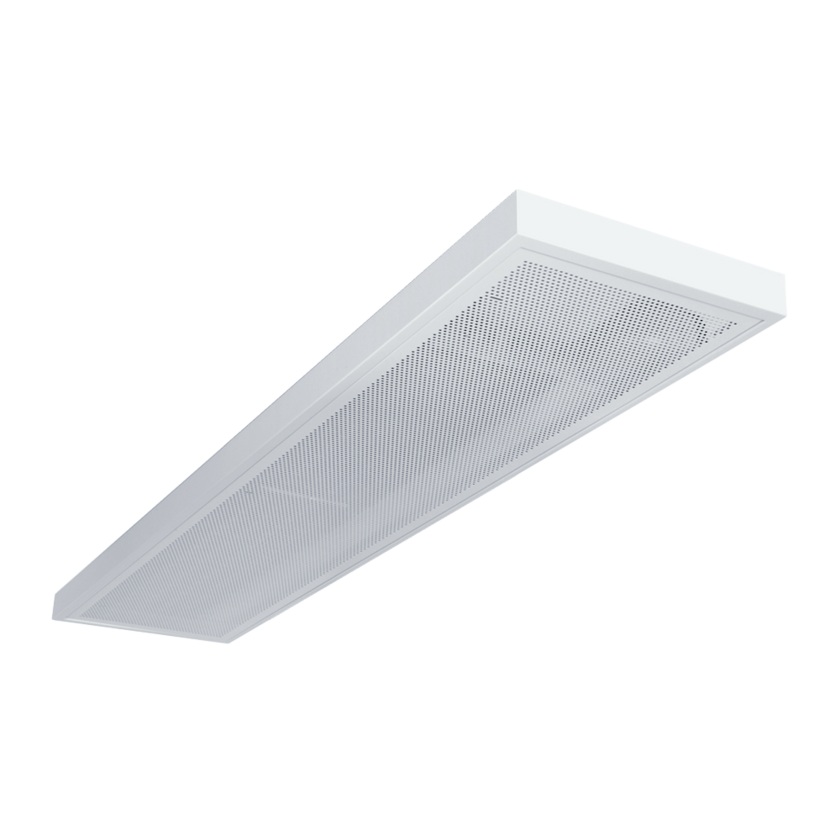

CornerAir

Materialval och ytbehandling
• Pulverlackerad finish.

Storlekar (mm)
• Levereras i 6 längdalternativ:
1500/1800/2100/2400/2700/3000
• Kanaldimension Ø100

Konfigurationsalternativ
• Utförande för kylning alternativt kyla och värme.
• Anslutning av tilluft:
– ovansida / baksida (invändigt)
– kortsida (utvändigt)
• Anslutningssida för vatten:
– vänster / höger (invändigt)
• Levereras i version med 1- resp. 2-vattenkretsar.

Tillval
• Integrerad styr för stand-alone bruk eller inkoppling till överordnat system.
• Komplett urval av installationstillbehör:
– Injusteringsspjäll typ ZMC
– Börvärdesomställare
– Anlsutningsslangar
– Reglerventil för vattentillförsel
– Ventilställdon

• Apparathus och kanalanslutning  av varmförzinkad stålplåt med gummipackning av EPDM gummi.

• Synliga delar; hölje, ram och perforerat frontgaller av stålplåt, pulverlackerade  i vitRAL standardkulör. Andra kulörer kan erhållas.

• Batteri av kopparrör med lameller av aluminium.

• Plastdetaljer av Polyeten.

• För närmare information om standardmaterial och kulörer, se separat dokument Produktspecifikation som kan laddas ner från vår hemsida.

• Följande information är endast en övergripande sammanfattning av montage, installation och injustering. Se alltid produktens drift- och underhålls-dokumentation för  detaljerade installationsanvisningar.

• Produkten ansluts till cirkulär ventilationskanal. Anslutning till rakt monterad flexibel slang är möjligt men rekommenderas inte.

• CornerAir har invändig luftanslutning med en medlevererad böj för alternativ anslutning uppifrån eller från angränsande rum. Luftanslutningen fixeras med en skruv i kanalen.

• Värme- och kylvattenrör monteras av rörentreprenör.

• Enheten monteras i angivet antal upphängningspunkter utifrån aktuell produktlängd, se måttskiss i produktens DU-dokumentation.

• Produkten kan pendlas ner med gängstång eller monteras dikt mot tak.

• Försiktighet skall iaktas så skador på kyl/värmebatteriet inte uppkommer vid åtdragning av ventiler och kopplingar. För att undvika detta skall man alltid använda lämplig skruvnyckel och mothåll.

• Vid montage bör utrymme reserveras för öppning av frontgaller samt åtkomst av apparaten för rengöring, inspektion och service.

• Produkten har fasta dysor och levereras för ett specifikt luftflöde vid givet dystryck som anges vid beställning.

• Möjlighet finns att få viss andel dysor proppade om luftflödet senare ska kunna ökas till viss nivå vid behov.

• För att kunna justera drivtrycket bör produkten föregås av ett injusteringsspjäll monterat i kanal före inloppsstos, t ex ZMC eller SPD, dock ej spjäll av iristyp.

• Vid montage av spjället bör krav på föregående raksträcka beaktas, se det specifika spjällets dokumentation för detaljerad information.

• Tilluftsflödet, q (l/s alt. m3/h) kontrolleras genom mätning av drivtrycket P (Pa) i valfri dysa över dyslisterna eller över mätprofilen i injusteringsspjället. När föreskrivet drivtryck uppmätts har angivet luftflöde uppnåtts.

• För beräkning finns k-faktortabeller samt k-faktorformel i kylbaffelns  driftsdokumentation (DU).

• Vid beställning med styrkomponenter, levereras produkten internt färdigkopplad från fabrik. Se separat dokumentation beroende på aktuellt tillval avseende inkoppling, driftssättning och handhavande av el- och styr.
