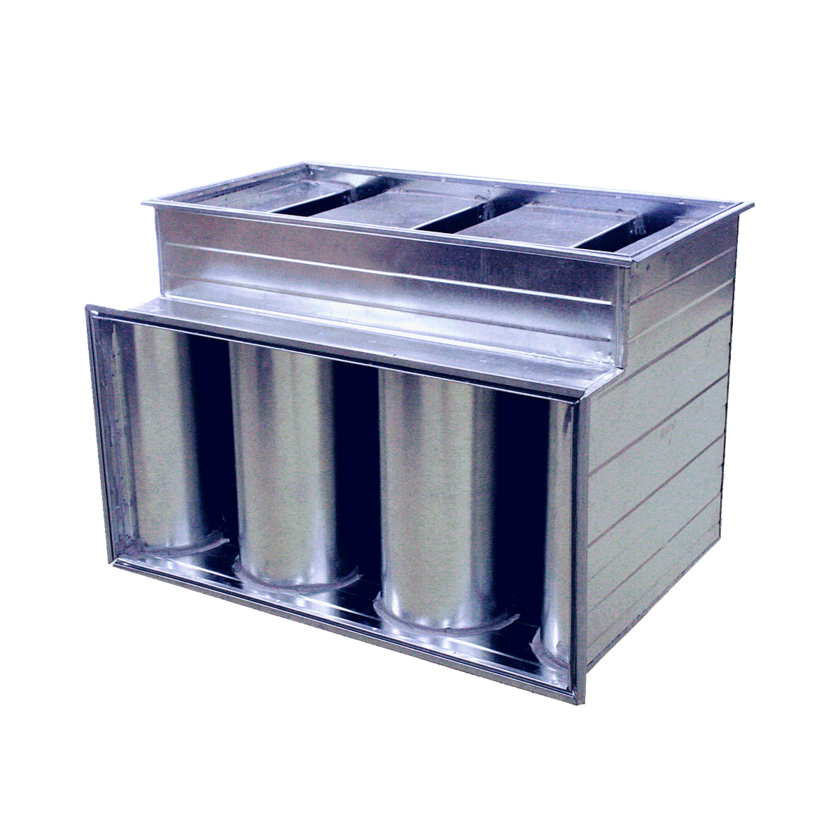

RCV

Produktval

• Produktval sker via produktkod utifrån dimensioneringsbehov, använd produktblad (pdf) eller webbaserat dimensioneringsverktyg SELECTOR för produktval.



Produktstorlekar – övergripande (mm)

• Ljuddämpare i standardversion: Yttermått motsvarar anslutningsmått.

• Ljuddämpare med Indragen kanalanslutning:

– Anslutningsmått är max. 200 mm mindre än bredd.

• Ljuddämpare med inspektionsluckor:

– Inspektionsluckor är försedda med handtag för enkel inspektion.
– Dämparens bafflar löper på u-profiler.
– Yttermått motsvarar anslutningsmått exkl. handtag.

• Vinklade ljuddämpare tillverkas och specificeras i horisontellt respektive vertikalt utförande.



Dimensioner – samtliga utföranden (B x H = Bredd x Höjd)

• Produkt i standardutförande levereras i oberoende steg om 100 mm i bredd och/eller höjd inom följande intervall:

– B_min x H_min = 500 x 300 mm.

– B_max x H_max = 3200 x 2000 mm.



Längdalternativ – raka utföranden (L = Längd)

• Produkt i standardutförande levereras i steg om 50 mm inom intervallet:

– L_min = 650 mm.

– L_max = 2450 mm.



Längdalternativ – vinklade utföranden (L = Längd)

• Produkt i standardutförande levereras i steg om 50 mm inom intervallet:

– L_min = 500 mm.

– L_max = 2000 mm.

• Längd L, räknas i centrumlinjen.

• Följande relation gäller för längd L relativt inre vinkelben Z (inlopp), Y (utlopp):

– Horisontellt utförande: L = B + Z + Y

– Vertikalt utförande: L = H + Z + Y

• Minst 150 mm gäller för Z och Y i produktens standardutförande.





Specialutföranden

Produkterna kan beställas i specialutförande:

• Flänsanslutning istället för gejdanslutning.

• In- och utvändigt epoxilackerad.

• Rostfri stålplåt.

• Kontakta säljare vid behov för aluminium-zinkbehandlad stålplåt.

• Ytterhölje, bafflar och gejder av olackerad galvaniserad stålplåt.

• Isolering av tvättbar, ljudabsorberande obrännbar mineralull, ytbeklädd med perforerad plåt.

• Produkten är avsedd för montage i rektangulär kanal och levereras med gejdanslutning.

• Produkten kan även vara levererad med flänsanslutning (anges vid beställning) och monteras då mot en motfläns med bult mutter.

• För att uppfylla kraven för täthetsklass C skall ljuddämparen monteras enligt särskilda krav, vanligtvis montageanvisning från leverantören för kanalsystemet.

• Produkt får inte enbart monteras upphängd i anslutningspunkterna.

• Vid montage skall upphängningsanordningar som går runt yttermanteln användas.

• Vid montage måste krav på raksträcka före produkt i luftflödets riktning säkras. Raksträckan skall ha en längd motsvarande minst 4 gånger ljuddämparens anslutnings-dimension (≥4 x ØD) för att angivna ljudvärden skall gälla.

• Se separat dokument, DU – drift- och underhåll för mer information om montage av produkten.
