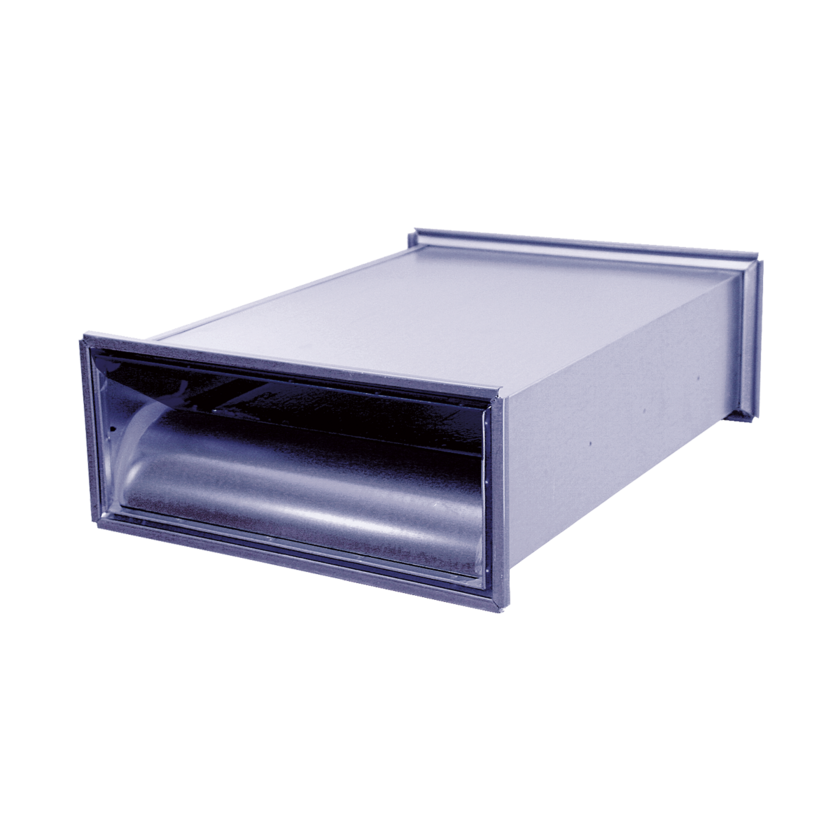

RC-LÅG

Egenskaper

• Rektangulär lågbyggande ljuddämpare med baffel

• Typgodkänd i täthetsklass C

• Låg bygghöjd och lågt tryckfall

• Isolerad med fiberfritt ljudabsorberande material

• Standardstorlekar (BxH): Från 150 x 150 till 1200 x 400 mm

• Upp till fyra längdalternativ: 650/950/1250/1550 mm

Beskrivning

• Lågbyggande ljuddämpare med baffel för rektangulära luftkanalsystem.

• Produkten uppfyller täthetsklass C vid uppfyllda monteringskrav.

• Produkten erbjuder en fördelaktig lösning för situationer där installationshöjden är begränsad, t ex i lågt undertak, schakt, begränsade passager eller annan typ av platsbrist.

Tillval och tillbehör

Produktstorlekar (mm)

• Levereras i standardbredd upp till 1200 mm samt standardhöjd upp till 400 mm.

• Upp till 4 längdalternativ: 650 / 950 / 1250 / 1550 mm.

Breddalternativ (B_min-max) | Höjd | Längdalternativ

150 … 800 | 150 | 650 / 950 / 1250 / 1550
200 … 1000 | 200 | 650 / 950 / 1250 / 1550
250 … 1000 | 250 | 650 / 950 / 1250 / 1550
300 … 1200 | 300 | 650 / 950 / 1250 / 1550
400 … 1200 | 400 | 950 / 1250 / 1550

Specialutföranden

Produkten kan beställas i specialutförande:

• Flänsanslutning istället för gejdanslutning.

• In- och utvändigt epoxilackerad.

• Rostfri stålplåt.

• Kontakta säljare vid behov för aluminium-zinkbehandlad stålplåt.

Material

• Ytterhölje, bafflar och gejder av olackerad galvaniserad stålplåt.

• Isolering av tvättbar, ljudabsorberande obrännbar mineralull, ytbeklädd med perforerad plåt.

Montage

• Produkten är avsedd för montage i rektangulär kanal och levereras med gejdanslutning.

• Produkten kan även vara levererad med flänsanslutning (anges vid beställning) och monteras då mot en motfläns med bult mutter.

• För att uppfylla kraven för täthetsklass C skall ljuddämparen monteras enligt särskilda krav, vanligtvis montageanvisning från leverantören för kanalsystemet.

• Produkt får inte enbart monteras upphängd i anslutningspunkterna.

• Vid montage skall upphängningsanordningar som går runt yttermanteln användas.

• Vid montage måste krav på raksträcka före produkt i luftflödets riktning säkras. Raksträckan skall ha en längd motsvarande minst 4 gånger ljuddämparens anslutnings-dimension (≥4 x ØD) för att angivna ljudvärden skall gälla.

• Se separat dokument, DU – drift- och underhåll för mer information om montage av produkten.
