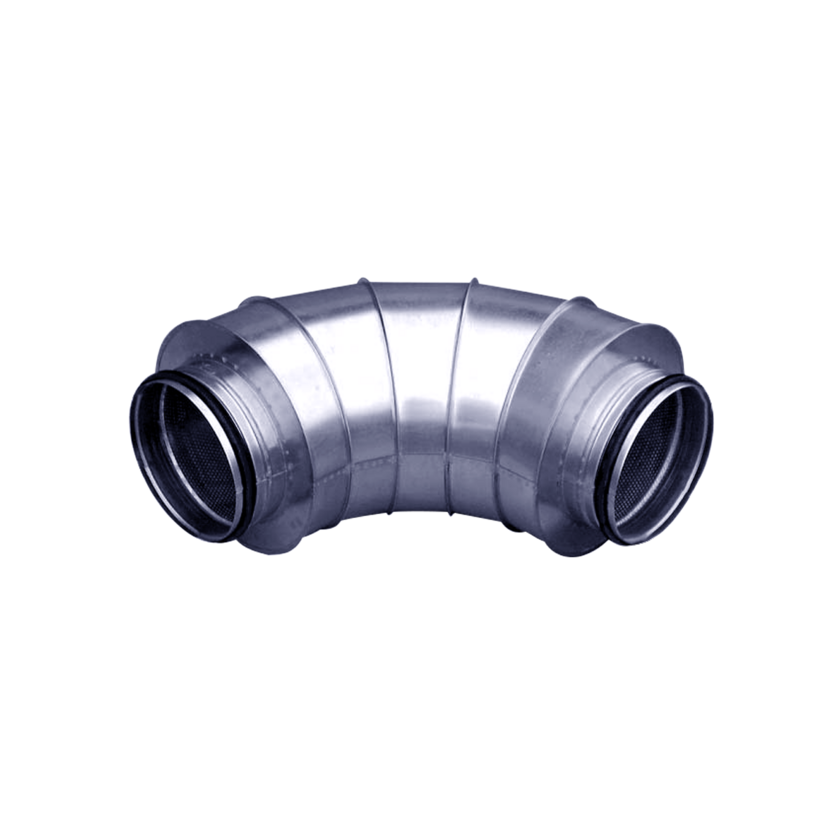

CDV [e]

Egenskaper

• Cirkulär vinkelljuddämpare

• Typgodkänd i täthetsklass D

• CDV30: brandklass EI30 (isoleringstjocklek 50 mm)

• CDV60: brandklass EI60 (isoleringstjocklek 100 mm)

Beskrivning

• Vinkelljuddämpare för cirkulära luftkanalsystem.

• Produkten uppfyller täthetsklass D enl. EN 15727:2010 vid uppfyllda monteringskrav.

• Produkten är typgodkänd för brandteknisk klass E 120.

• CDV30 uppnår brandteknisk klass EI 30 vid 50 mm skyddsavstånd.

• CDV60 uppnår brandteknisk klass EI 60 vid uppfyllande av krav på skyddsavstånd beroende på produktstorlek. Se drifts och skötselanvisningar i separat dokument för detaljer.

• Produkten uppfyller kraven för mekaniska ventilationssystem, enligt typgodkännande SC0234-16 i enlighet med Boverkets byggregler.

• All teknisk bedömning av produkten samt certifiering, brandtäthetsprov och beräkningen av skyddsavstånd för brandisolering är utförd av RISE – Sveriges Tekniska Forskningsinstitut AB.


Materialalternativ

• Produkten i standardversion är tillverkad av olackerad galvaniserad stålplåt (EN 10346)

• Produkten kan även beställas rostfri syrafast stålplåt (enl. EN 14404).

• Kontakta säljare vid behov för aluzink belagd stålplåt.





Utföranden

• CDV30: brandklass EI30 (isoleringstjocklek 50 mm).

• CDV60: brandklass EI60 (isoleringstjocklek 100 mm).



Produktstorlekar – CDV30 (mm)

Kanaldimension | Utvändig diameter | Radie rm*)

Ø125 | 224 | 260

Ø160 | 260 | 285

Ø200 | 315 | 356

Ø250 | 355 | 370

Ø315 | 450 | 450

Ø400 | 500 | 600



Produktstorlekar – CDV60 (mm)

Kanaldimension | Utvändig diameter | Radie rm*)

Ø125 | 315 | 260

Ø160 | 355 | 280

Ø200 | 400 | 326

Ø250 | 450 | 370

Ø315 | 500 | 375

Ø400 | 600 | 420

Ø500 | 710 | 510

Ø630 | 850 | 611



*) Måttet (rm) avser innerradie från centrumlinje, se produktblad alt. DU-dokument (drift- och underhåll) för detaljer.


• Ytter- och innermantel av olackerad galvaniserad stålplåt (EN 10346) med gummipackningar av EPDM gummi.

• Isolering av ljudabsorberande obrännbar mineralull (enl. EN 12237 samt klassning A2-s1,d0, enl. EN 13501-1), ytbeklädd med perforerad plåt.

• Produkten kan även beställas rostfri syrafast stålplåt (enl. EN 14404).


• Följande information gäller version e av produkerna CD (CD30/CD60), CDB (CDB60), CDV (CDB30/CDB60)

• Produktena klarar täthetsklass D enl. EN 15727:2010. För att uppfylla kraven för täthetsklass D skall ljuddämparens montage uppfylla särskilda krav*).



Brandtekniska klasser

• Produkterna är typgodkända för brandteknisk klass E 120.

• Produkt av typen XXX30 uppnår brandteknisk klass EI 30 vid 50 mm skyddsavstånd2*).

• Produkt av typen XXX60 uppnår brandteknisk klass EI 60 vid uppfyllande av krav på skyddsavstånd beroende på produktstorlek. Se drifts och skötselanvisningar i separat dokument för detaljer*).



Montage

• Produkterna är avsedda för montage i cirkulär kanal.

• Vid montage skall upphängningsanordningar som går runt yttermanteln användas.

• Produkt får inte enbart monteras upphängd i anslutningspunkterna.

• Vid montage måste krav på raksträcka före produkt i luftflödets riktning säkras. Raksträckan skall ha en längd motsvarande minst 4 gånger ljuddämparens anslutnings-dimension (≥4 x ØD) för att angivna ljudvärden skall gälla.

• Vid montage måste gällande skyddsavstånd beaktas för att brandklassning skall gälla.

• Se separat dokument, DU – drift- och underhåll för mer information om montage av produkten.



*) Drift- och skötselanvisningar finns separat dokument DU – drift- och underhåll (pdf) som kan laddas ner från ljuddämparens produktsida.

*2) Skyddsavstånd avser rådande krav på minsta avstånd mellan ljuddämpare och utrymmande personer eller brännbara material.
