TSK-TK

Egenskaper

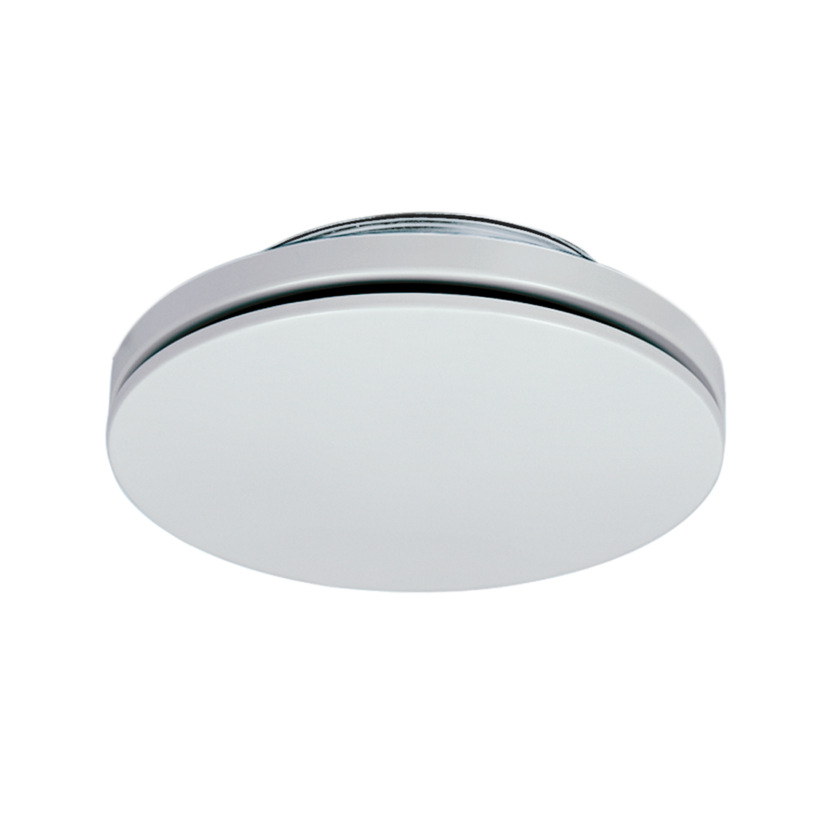

• Spaltspridande tilluftsdon
• Frihängande installation eller dikt tak
• Rensbar trycklåda med miljöanpassad isolering
• TSK för 4-vägs spridning
• TSKE för 1-vägs spridning

Beskrivning

• Tilluftsdon för de flesta typer av lokaler.

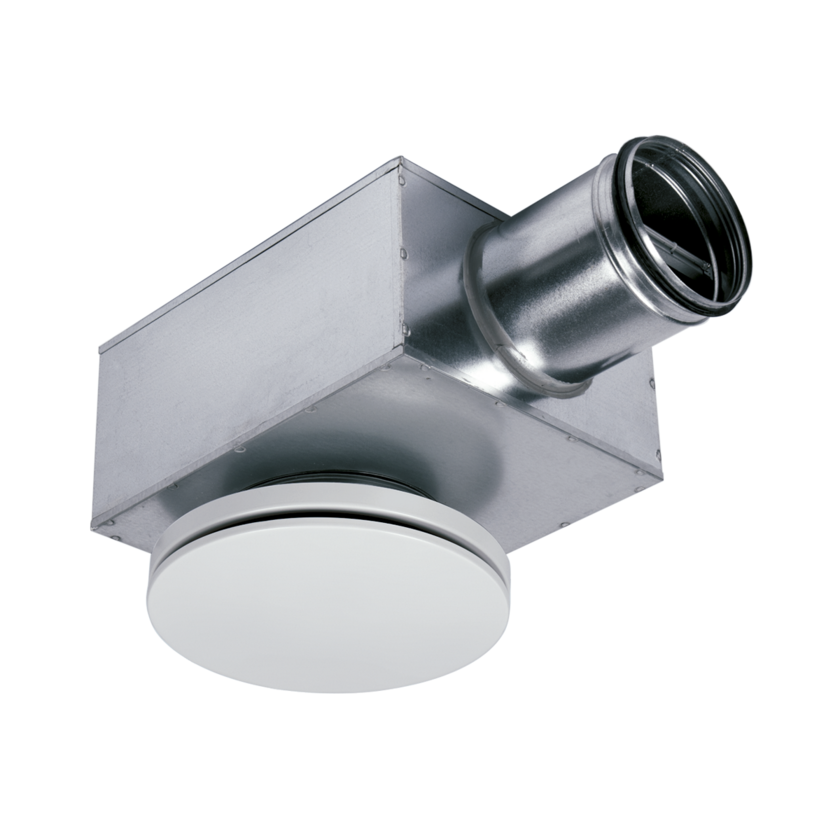

• Donet monteras som standard i rensbar anslutningslåda typ TK som innehåller mätslangar och injusteringsspjäll.

• TSK levereras i två varianter
– TSK för 4-vägs spridning
– TSKE för 1-vägs spridning.

Tillval och tillbehör

Produktstorlekar – TSK (mm):

Ø100
Ø125
Ø160
Ø200
Ø250

Produktstorlekar – TSKE (mm):

Ø100
Ø125
Ø160

Tilbehör

• MN: Muff/nippel, för installation med trycklåda i undertak.

Tryckfördelningslåda – TK
(Ø dim. donsida-kanalsida, mm)

• TK – 1-steg:

125-100
160-125
200-160
250-200

Material

• TSK/TSKE: Pulverlackerad förzinkad stålplåt i vit RAL-standardkulör.
• TK: Varmförzinkad stålplåt, invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent av 100% återvunnet, icke allergiframkallande, hydrofobiskt PET-plastmaterial.

Montage

• Donet ansluts direkt till trycklådans muff.

• Trycklådans stos ansluts till cirkulär kanal. Anslutning till rakt monterad flexibel kanal är möjligt men rekommenderas inte.

• Vid montage i undertak kan tillbehör MN användas som förlänger stosen med 40 mm.

• Tryckfördelningslådan kan monteras direkt efter böj.

• Vid montage efter T-stycke erfordras en raksträcka 4 x kanaldiametern.

• Vid montage av 1-vägs version (TSKE) utan trycklåda, efter 90° böj, skall donet riktas med sektorplåten mot böjens ytterradie.
