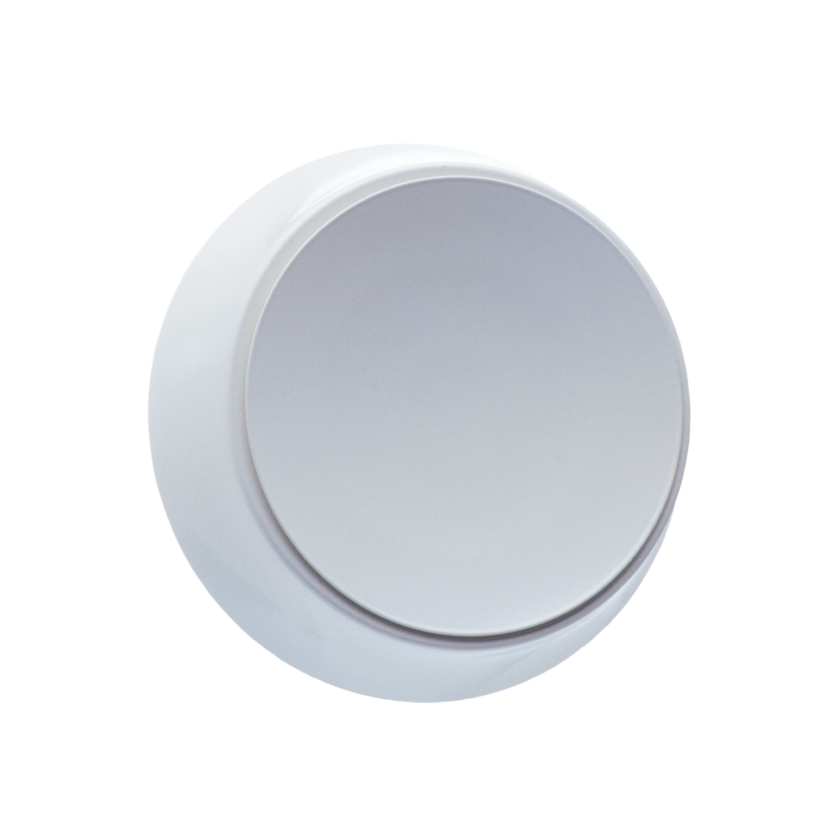

TED

• Cirkulärt don för tilluft
• Vägg eller takmontage

• TED för 1-vägsspridning

• TEDO för 3-vägsspridning

• Tilluftsdon för utrymmen med små luftflöden.

• Donet är särskilt lämpat för bostadsventilation

• TED är avsett för 1-vägsspridning

• TEDO är avsett för 3-vägsspridning.

Tillval och tillbehör

Produktstorlekar TED / TEDO (mm):

Ø100
Ø125

Tillbehör

• RAM-TED: Fästram med muffanslutning, storlek Ø100-125 mm.

• MSD: Montagesäkring för att säkerställa att donet sitter dikt mot montageyta och ej glipar, t ex undertaksplatta, storlek 80-200.

Material

• TED/TEDO: Pulverlackerad stålplåt i vit RAL standardkulör

• RAM-TED: Varmförzinkad stålplåt med gummitätning.

Montage

• Produkten är avsedd för tak- eller väggmontage i cirkulär kanal. Anslutning till rakt monterad flexibel slang är möjligt men rekommenderas inte.

• Produkten monteras i med fördel via fästram (tillbehör).

• Tillbehör fästram RAM-TED säkras med skruv.

• Passar i kanaldetaljer med kort byggmått.

• Vid montage av 1-vägs version (TED) efter 90° böj, skall donet riktas med sektorplåten mot böjens ytterradie.

• Beakta avståndet mellan fästram och platta.
