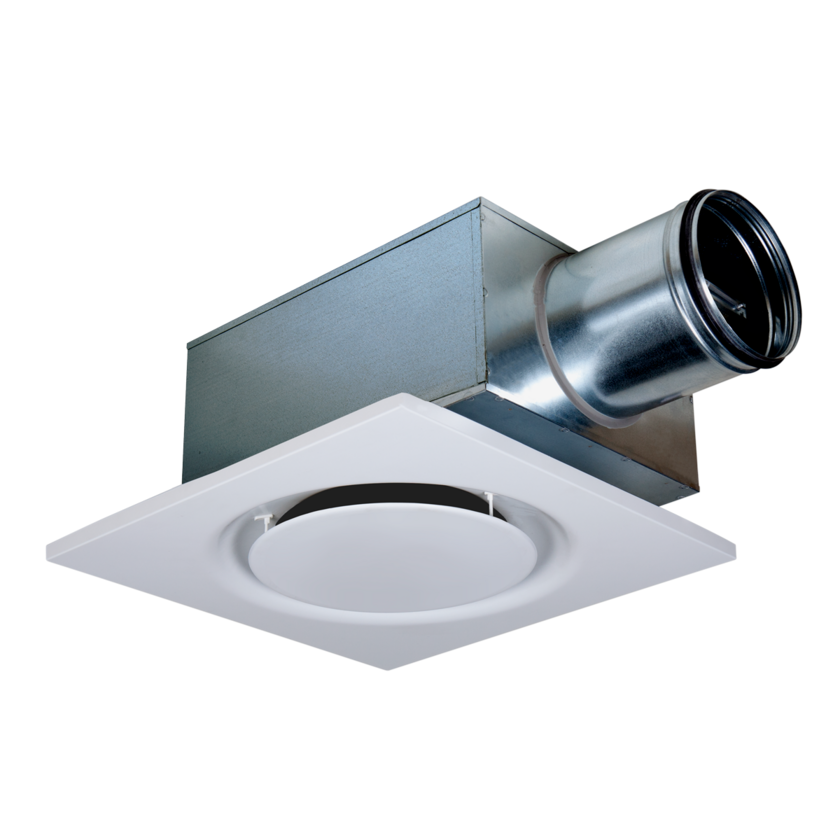

PLI-TK
Egenskaper
• Planförsänkt spaltdon för tilluft
• Avsedd för infällt montage i modultaksystem
• Hög induktion med snabb inblandning av tilluften
• Kort kastlängd och låg ljudnivå
• Rensbar trycklåda, TK
• Finns som aktiv version för DCV-system ControlAir – ICONiQ-I
Beskrivning
• PLI är ett planförsänkt rundspridande spaltdon för tilluft i CAV-system.
• Produkten är avsedd för infällt montage i modultaksystem av lay-in typ (595x595 mm).
• Produkten är lämplig för kontor, skolor, sjukhus och liknande byggnader.
• Produktens diskreta design i kombination med hög funktionalitet ger en optimal lösning som uppfyller de flesta tekniska och arkitektoniska krav.
• PLI levereras som standard för 4-vägs spridning.
• Donet bibehåller samma utseende och proportioner oavsett storlek.
• Produkten har kort kastlängd och bibehåller både hög ventilations- och induktionsgrad vid minskad luftmängd vilket förhindrar punktventilation.
• Donet monteras som standard i rensbar anslutningslåda typ TK som innehåller mätslangar och injusteringsspjäll.
Storlekar (Ø, mm)
• 160
• 200
• 250
Tillbehör
• MN: Muff/nippel, för installation med trycklåda i undertak. Tillbehöret adderar 40 mm till inbyggnadshöjden.
• NPSE: Avtäckningsplåtar för 3-vägs spridningsbild.
• TK: Rensbar tryckfördelningslåda med mätslangar och injusteringsspjäll.
Kompatibilitet – taksystem
Luftdonet är anpassat till konventionella taksystem:
• Standard T-bärverk T14/24.
Produkten kan även anpassas. till:
• Försänkta synliga bärverksprofiler, t ex: – Ecophon Focus E / Gedina E / Master E.
• Dolda bärverksprofiler, t ex: – Ecophon Focus DS / Master DS – Rockfon System T24 X
• Donkropp, ramverk, front- och deflektorplåt av pulverlackerat stål i vit RAL standardkulör.
• Tryckfördelninngslåda av varmförzinkad stålplåt, invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent som består av 100% återvunnet, icke allergiframkallande, hydrofobiskt material av PET-plast. Isoleringen är fri från formaldehyder och vid förbränning bildas endast koldioxid och vatten.
• Luftdonet är avsett för montage i konventionella modultaksystem av lay-in typ (standard T-bärverk T14/24).
• Luftdonets frontplåt monteras med hjälp av distansben som garanterar att den alltid är vågrät.
• Konstruktionen möjliggör enkel demontering av frontplåt, och spjäll utan verktyg vid underhåll, t ex rensning av kanalsystemet.
• Stosen mellan don och tryckfördelningslåda kan förlängas med cirkulär kanal. Överstiger stosen 500 mm krävs förlängning av mätslang och spjällsnören.
• Vid montage i undertak kan tillbehör MN användas som förlänger stosen med 40 mm.
• Trycklådans stos ansluts till cirkulär kanal.
• Tryckfördelningslådan kan monteras direkt efter böj. Vid montage efter T-stycke erfordras en raksträcka ≥4 x diametern.
• För injustering finns kan Klimatbyråns k-faktor app användas, tillgänglig för nerladdning för Android (via Google Play) respektive iOS (Apple App Store för iPhone).
