PU-TK

Egenskaper

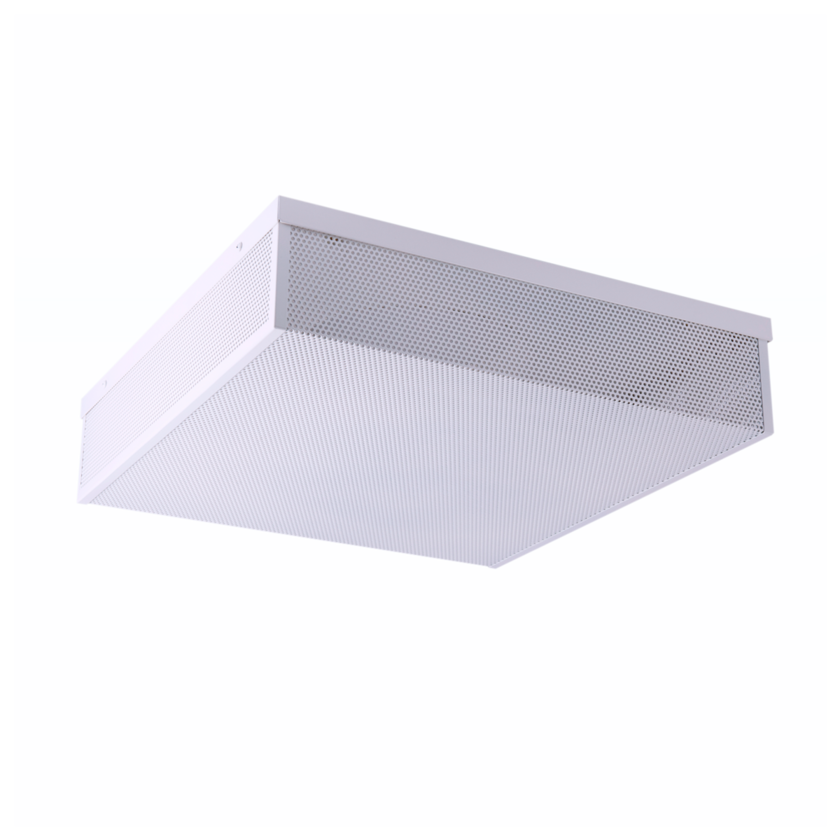

• Perforerat kvadratiskt tilluftsdon
• Avsett för stora luftmängder
• Rundspridande horisontell och vertikal inblåsning
• Rensbar trycklåda med miljöanpassad isolering
• Korta kastlängder

Beskrivning

• Perforerat tilluftsdon för lokaler där stora luftflöden skall tillföras på små ytor.

• Donet monteras som standard i rensbar anslutningslåda typ TK som innehåller mätslangar och injusteringsspjäll.

• Produkten erbjuder 4-vägs lufttillförsel som samtidigt fördelas både vertikalt och horisontellt.

Tillval och tillbehör

Produktstorlekar – PU (mm):

Ø200
Ø250
Ø315

Tilbehör
• MN: Muff/nippel, för installation med trycklåda i undertak.

Tryckfördelningslåda – TK
(Ø dim. donsida-kanalsida, mm)

• TK – 1-steg:

200-160
250-200
315-250

• TK – 2-steg:

200-125
250-160
315-200

Material

• PU: Donkropp med perforerad korgfront av pulverlackerad förzinkad stålplåt i vit RAL-standardkulör, andra kulörer kan erhållas.

• TK: Varmförzinkad stålplåt, invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent av 100% återvunnet, icke allergiframkallande, hydrofobiskt PET-plastmaterial.

Montage

• Produkten ansluts direkt till trycklådans muff, alternativt direkt till cirkulär kanal.

• Stosen mellan don och tryckfördelningslåda kan förlängas med cirkulär kanal. Överstiger stosen 500 mm krävs förlängning av mätslang och spjällsnören.

• Vid montage i undertak kan tillbehör MN användas som förlänger stosen med 40 mm.

• Trycklådans stos ansluts till cirkulär kanal. Anslutning till rakt monterad flexibel slang är möjligt men rekommenderas inte.

• Tryckfördelningslådan kan monteras direkt efter böj. Vid montage efter T-stycke erfordras en raksträcka 4 x kanaldiametern.
