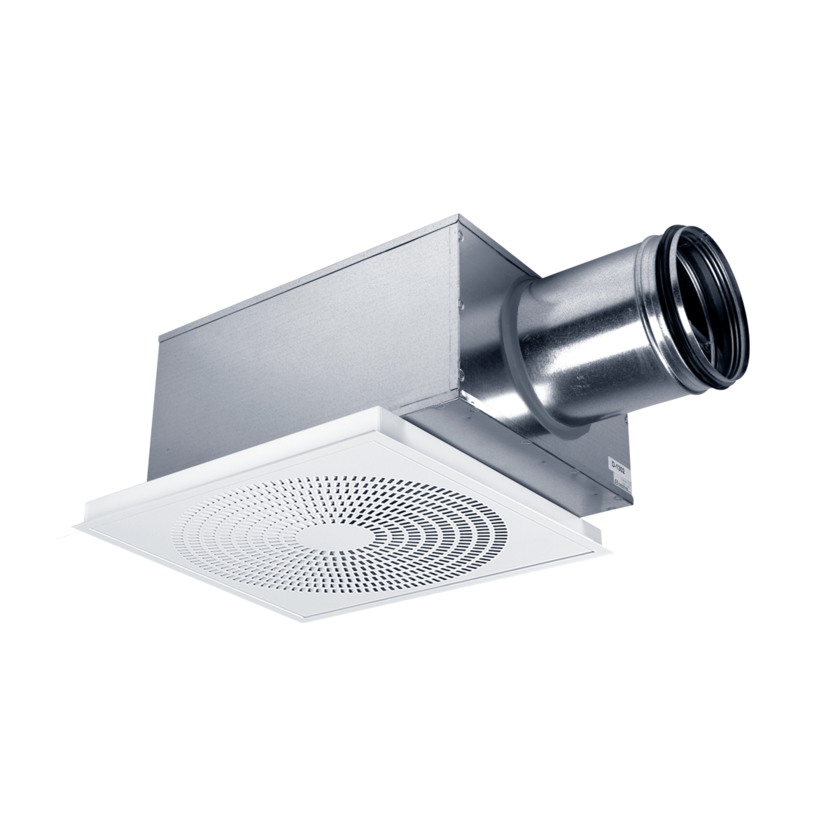

PRCI-TK

Egenskaper

• För modulära taksystem
• Flikperforerad virvelmönstrad front
• Avsedd för tilluft
• Tangentiellt spridningsmönster
• Rensbar tryckfördelningslåda – TK

Beskrivning

• Tilluftsdon för infällt montage i de flesta typer av lokaler, lämpligt för exempelvis kontor, skolor, sjukhus och liknande byggnader med varierande värme-/kylbehov.

• PRC/PRCI har flikperforerad virvelmönstrad donfront med tangentiell spridningsbild.

• Produktens diskreta design i kombination med hög funktionalitet ger en optimal lösning som uppfyller de flesta arkitektoniska krav.

• Donet installeras som standard i rensbar tryckfördelningslåda, typ TK/FK, som innehåller ett mätslang och injusteringsspjäll.

• PRC/PRCI kan även användas utan tryckfördelningslåda. Injustering måste då utföras med ett separat spjäll.

• PRC är avsett för installation i fasta undertak.

• PRCI är avsett för installation i modulära taksystem.


• DS/DSI: distanssarg för nedsänkt montage.
• MN: Muff/nippel, för installation med trycklåda i undertak.


• Stomme och front av stålplåt med aluminiumram, pulverlackerade i vit RAL standardkulör.

• Produkten kan levereras i alternativa material.

• Tryckfördelningslåda av galvaniserad stålplåt, invändigt isolerad med tvättbart och ljudabsorberande material.

• För allmänna produktspecifikationer, se dokumentet Produktspecifikation som kan laddas ner från vår webbplats.


• Produkten ansluts direkt till trycklådans muff.

• Stosen mellan don och tryckfördelningslåda kan förlängas med cirkulärt kanalstycke. Överstiger stosen 500 mm krävs förläng- ning av mätslang och spjällsnören.

• Vid montage i undertak kan tillbehör MN användas som förlänger stosen med 40 mm.

• Trycklådans stos ansluts till cirkulär kanal. Anslutning till rakt monterad flexibel slang är möjligt men rekommenderas inte.

• Tryckfördelningslådan kan monteras direkt efter böj. Vid montage efter T-stycke erfordras en raksträcka 4 x diametern.

• Donets frontplåt öppnas enkelt med hjälp av t ex plastkort i kreditkortsstorlek vilket möjliggör enkelt montage och underhåll.

• Luftriktare AP, monteras i donfrontens fjäderbelastade centrumtapp
