KDL

Egenskaper

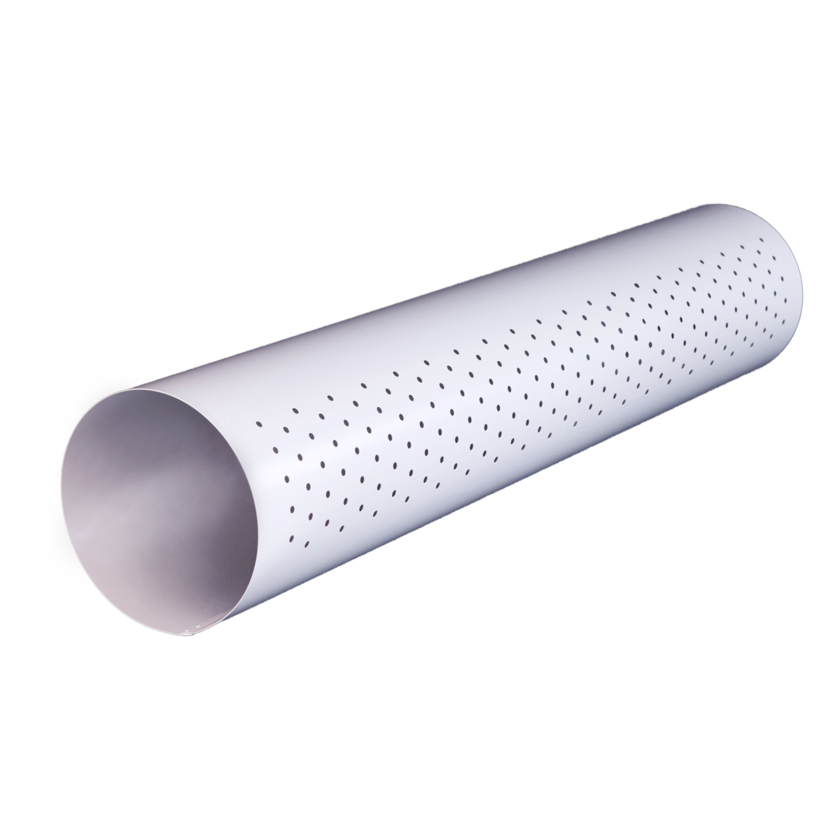

• Cirkulärt kanaldon för tilluft
• Levereras med 1- eller 2-vägs spridningsbild
• Finns med koncentrerad respektive diffuserad spridning
• Valbar längd, upp till 6 alt. 8 m beroende på kanaldimension

Beskrivning

• KDL är ett längsfalsat kanaldon för tilluft i de flesta typer av lokaler med höga komfortkrav.

• Donet är lämpligt för VAV-system.

• KDL levereras med max. rekommenderad sammansatt donlängd på 6 m för kanaldimension Ø160 samt 8 m för övriga storlekar.


Produktval

• Specifikation är beroende på donets totallängd och genereras via produktkonfigurator. Använd specifikationstabellen i produktbladet vid beställning.



Valbara kanaldimensioner (mm):
Ø160
Ø200
Ø250
Ø315
Ø400
Ø500


Spridningsbilder

• Produkten levereras i ett antal varianter för optimal prestanda.

• Valbara parametrar avseende spridning:
– Spridningstyp, 1-vägs alt. 2-vägs.
– Inblåsning, koncentrerad alt. diffuserad.
– Areakod, olika hålradsbilder som säkerställer efterfrågat luftflöde, benämnda A1-A4.

• Antalet valbara areakoder för respektive produktstorlek varierar beroende på aktuell produktdimension, spridningstyp och inblåsning, se respektive diagram för valbara alternativ i produktbladet för KDL .

• Relevant areakod väljs med utgång från efterfrågat luftflöde i relation till kastlängd och ljudnivåer.


Tillbehör
• Skarvnippel i vit standardkulör.
• Ändlock i vit standardkulör.
• Upphängningssvep i vit standardkulör.
• Blinddelar i vit standardkulör (icke aktiv dondel för förlängning av donet).
• Tillbehören går även att beställa separat.


• KDL: Pulverlackerad galvaniserad stålplåt i vit RAL standardkulör.


Leveransform
• Produkten levereras i delar med utgång från beställd totallängd samt komplett med tillbehör för montage.



Montage

• Donet ansluts till cirkulär kanal och längderna skarvas ihop med skarvnipplar.

• Donet hängs upp med svep och avslutas med ändlocket som även fungerar som renslucka.

• Vid montage måste raksträcka på ≥3 x Ø beaktas före aktiv donlängd för att produkten ska fungera som förväntat, t ex efter böj eller T-stycke.
