E5-FLKR-S

Leveransform

• Produkten levereras styckvis, beställ x 2 för överluftsinstallation.



Produktstorlekar (BxH, mm)

200-100^*1)
300-100
400-100
500-100
600-100

300-150
400-150
500-150
600-150
900-150^*1)
1000-150^*1)

400-200
500-200
600-200
800-200^*1)
900-200^*1)
1000-200^*1)

600-300
900-300^*1)
1000-300^*1)

600-600^*1)



^*1) Storleken går inte att kombinera med tryckfördelningslåda FLKR.





Tillbehör

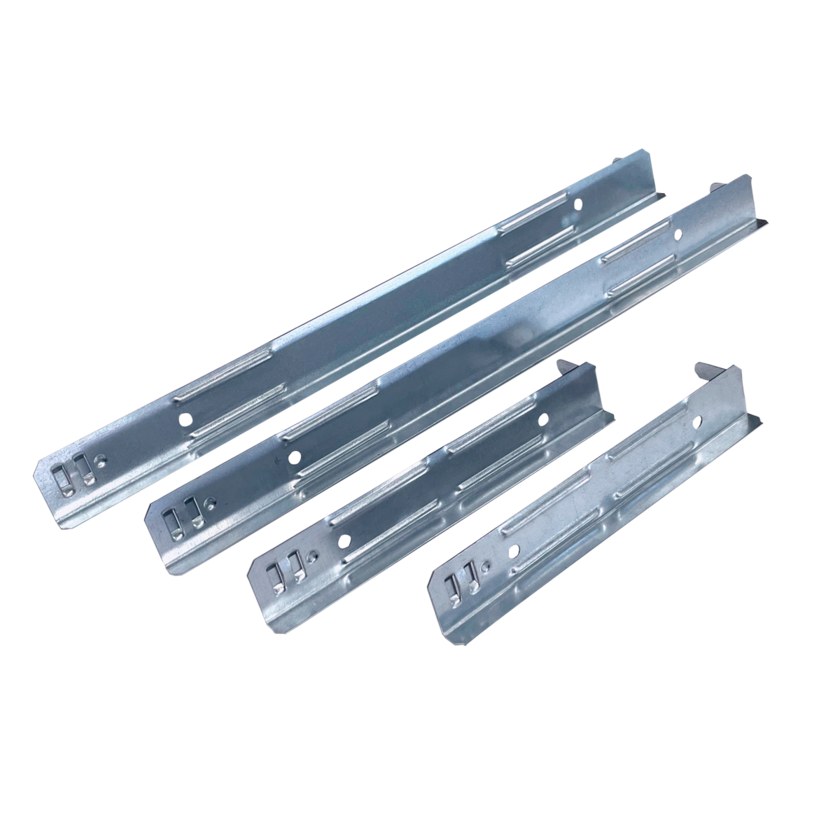

• RAM: Fästram för rektangulära produkter.
– Avsedd för montage av produkt utan trycklåda.
– Ingår i leverans såvida den inte specifikt väljs bort vid beställning.





• ÖFI-R (OFI-R): Fiberstopp för överluftsdon som förhindrar spridning av fibrer och partiklar från väggisolering.

– Flexibel genomföring för isolerade regelväggar som blockerar spridning av isolerfibrer i luftflödena.

– Påverkar inte fri area eller ljudprestanda till skillnad från plåtgenomföringar.

– Tillverkat av miljövänligt, elastiskt och flamskyddat material.

– Tillgodoser rådande rekommendationer för OVK-besiktningar.

–  Går att kombinera med följande överluftsdon: ÖLS/OLS, SÖD[a]/SOD[a], E5^*2)

– Finns i cirkulärt utförande, ÖFI-C /OFI-C



^*2) E5 avser parvis beställd produkt samt även at annat rektangulärt galler från Klimatbyrån inom dimensionerna B ≤ 800 och H = 50 mm.



Storlekar ÖFI-R (mm)
– Levereras i 4 lösa delar som passas ihop i rektangulär håltagning.
– Tre olika bredder med fast höjd 50 mm.
– Totalt 6 olika montagescenarion.



Väggdjup | Håltagning (BxH) | Benämning

70 mm | B≤300 x H=50 | OFI-R70-300
95 mm | B≤300 x H=50 | OFI-R95-300

70 mm | B≤550 x H=50 | OFI-R70-550
95 mm | B≤550 x H=50 | OFI-R95-550

70 mm | B≤800 x H=50 | OFI-R70-800
95 mm | B≤800 x H=50 | OFI-R95-800

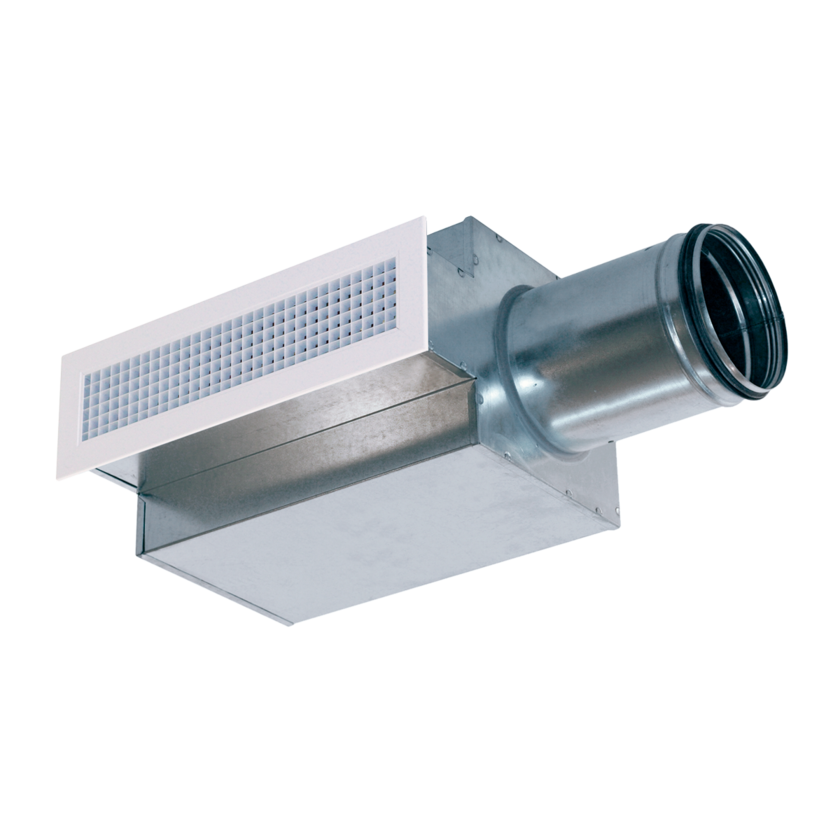

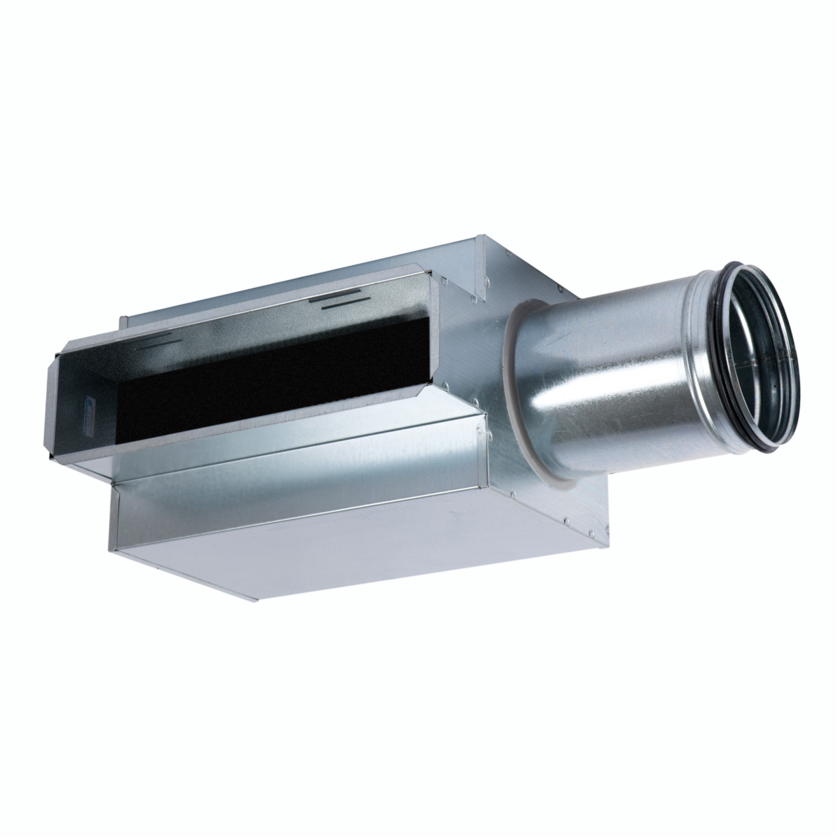

• FLKR: Tryckfördelningslåda för frånluftsinstallation.

– Kompatibel med frånluftsgaller DR och E5.

Valbar kanalanslutningssida:

– Bakre anslutning: FLKR-B
– Sidoanslutning: FLKR-S



Storlekar FLKR^*3) (mm)

För kanaldimension | matchande galler BxH

Ø125 | 200 x 100

Ø160 | 300 x 100
Ø160 | 400 x 100

Ø200 | 300 x 150
Ø200 | 500 x 100
Ø200 | 600 x 100

Ø250 | 400 x 150
Ø250 | 400 x 200
Ø250 | 500 x 150
Ø250 | 600 x 100

Ø315 | 500 x 200
Ø315 | 600 x 200

Ø400 | 600 x 300

Ø600 | 600 x 600



^*3) Kontakta säljare vid behov för andra storlekar än listat standardsortiment.

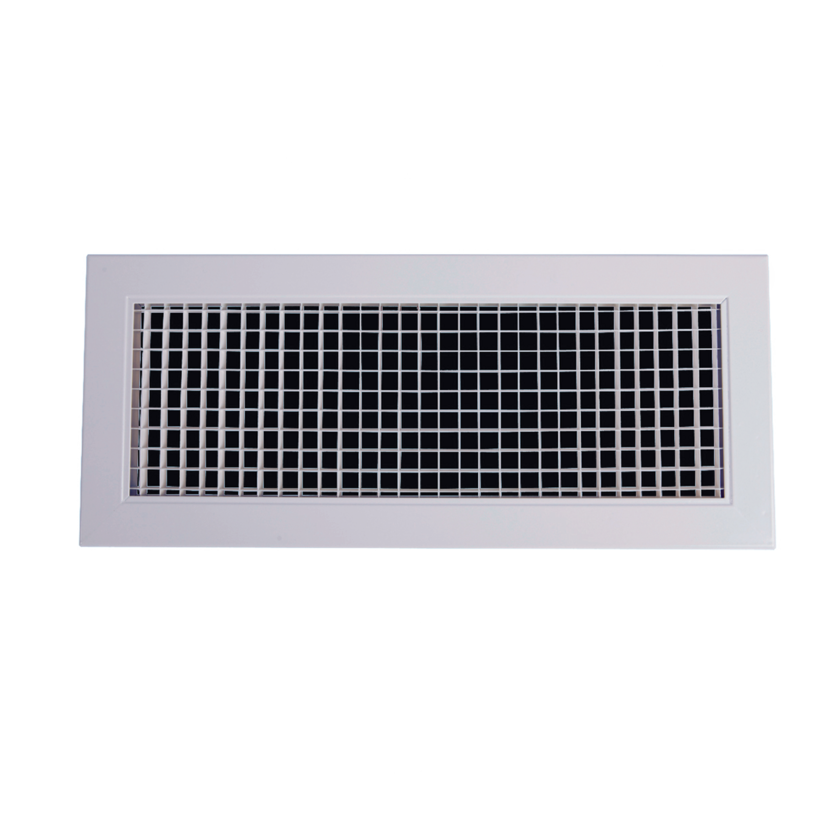

• E5: Rutmönstrat galler av aluminium med ram av varmförzinkad stålplåt i vit RAL standardkulör. Clips av rostfritt stål samt tätningslist av polyuretanskum.

• RAM: Fästram för rektangulära produkter i galvaniserad stålplåt.

• FLKR: Varmförzinkad stålplåt, invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent av 100% återvunnet, icke allergiframkallande, hydrofobiskt PET-plastmaterial.

• ÖFI-R: Tillverkat av miljövänligt, flamskyddat polyuretanskum. Materialet är CertiPUR och Oeko-Tex (ÖKO-Tex) certifierat

Allmänt

• E5 har rektangulär anslutningsstos och är i första hand avsedd för montage i vägg eller rektangulär kanal men kan även monteras i tak.



Montage – frånluft med trycklåda

• Gallret monteras som standard i rensbar tryckfördelningslåda typ FLKR som innehåller mätslang och demonterbart injusteringsspjäll. Produkten ansluts då direkt till trycklådans teleskopram.

• Tryckfördelingslådans stos ansluts till cirkulär kanal. Anslutning till rakt monterad flexibel kanal är möjligt men rekommenderas inte.



Montage – frånluft utan trycklåda

• Produkten monteras med Klimatbyråns fästram RAM (tillbehör) för rektangulära produkter.

• Fästramen har förborrade hål (Ø6 mm) och säkras med skruv eller popnit.

• Gallret fästs i ramen med clipsfunktion.

• Injustering får i det fallet göras med separat spjäll.



Montage – överluft

• Produkten monteras parvis på vardera sida om vägg över håltagning. Dondelarna trycks fast i fästramen.

• Produkten monteras med Klimatbyråns fästram RAM (tillbehör) för rektangulära produkter.

• Fästramen har förborrade hål (Ø6 mm) och säkras med skruv eller popnit. Produkten fästes i ramen med clipsfunktion.

• Vid nyttjande av tillbehöret ÖFI-R, passas delarna in i håltagningen innan montage av gallret.

• Produkt och fästram levereras styckvis, beställ x 2 av varje för överluftsinstallation.
