DXR [d]
Egenskaper
• Tilluft
• Ställbara dysor
• Rensbar tryckfördelningslåda
• Monteras frihängande eller dikt tak
Beskrivning
• Tilluftsdon med dysor för frihängande montage i de flesta typer av lokaler där flexibel spridningsbild önskas.
• Donet har inbyggd rensbar anslutningslåda med mätslang och demonterbart injusteringsspjäll.
• DXR levereras med tangentiell spridning om inget anges vid beställning.
Produktstorlekar (mm):
Ø100
Ø125
Ø160
Ø200
Ø250
Ø315
Ø400
Kulör och ytbehandling

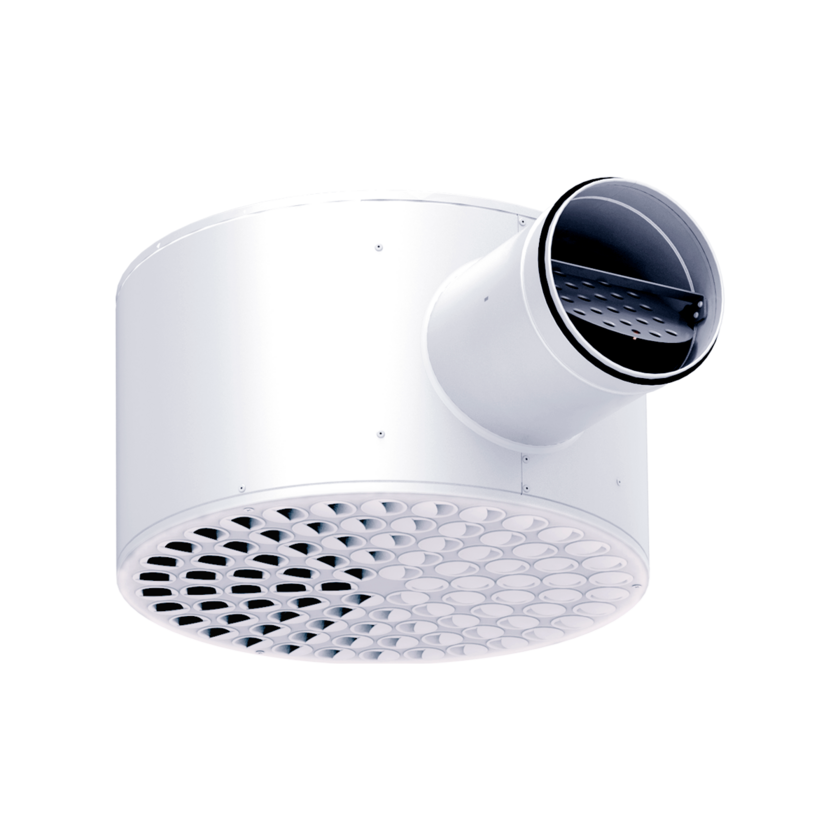

• Pulverlackad, vit RAL 9003 (standard)

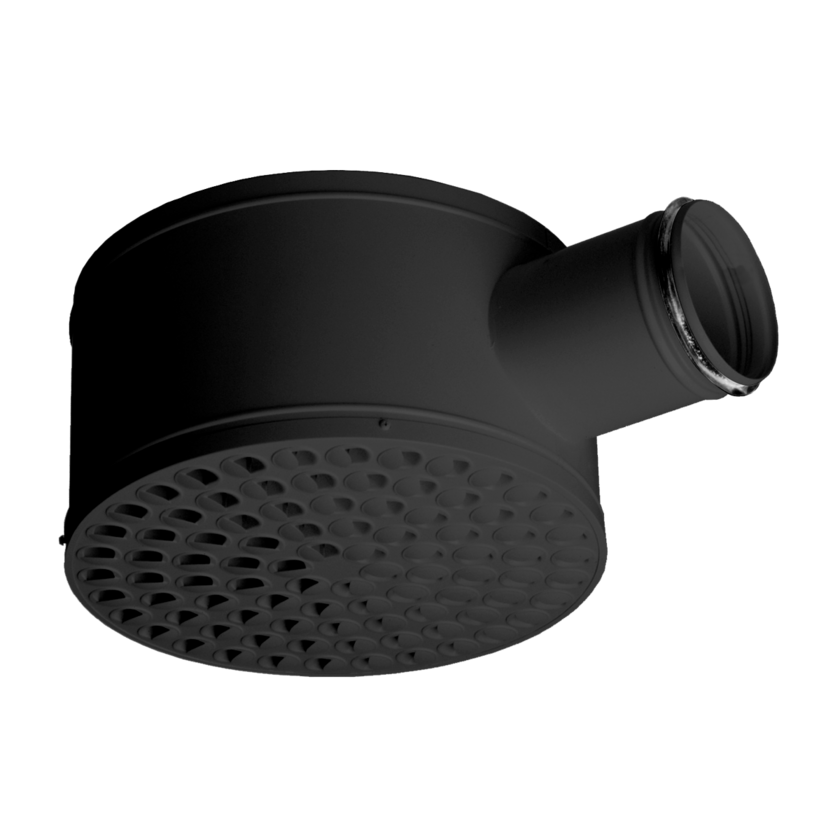

• Pulverlackerad, svart RAL 9005

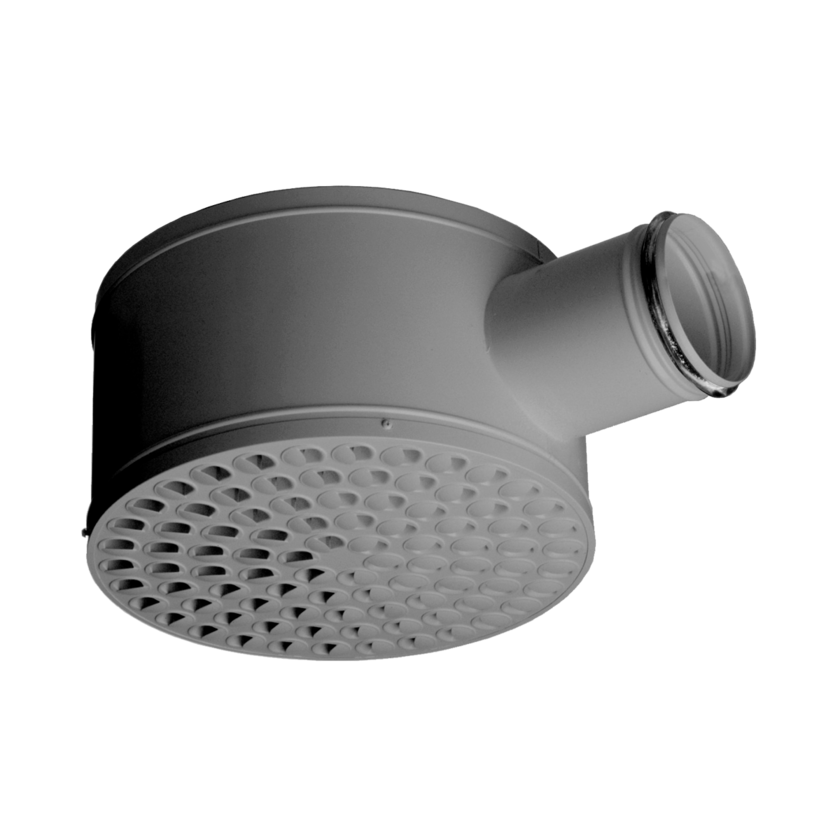

• Omålad, galvaniserat stål med dysor i RAL 9006
• Stomme och front av pulverlackerad stålplåt i vit RAL-standardkulör.
• Donet kan alternativt beställas i omålad galvaniserad stålplåt med plastdysor i RAL 9006 för innemiljöer med önskemål om ett mer industriellt utseende.
• Produkten är invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent av 100% återvunnet, icke allergiframkallande, hydrofobiskt PET-plastmaterial.
• Dysor av PP-plast.
• Donets inloppsstos ansluts till cirkulär kanal.
• Donfronten lossas vid montage och är försedd med en dubbelt infäst säkerhetslina som är placerad närmast inloppsstosen. Linan fungerar som ’gångjärn’ och bibehåller spjällsnören och mätslang utdragna genom dysorna under hela montaget.
• Donet monteras dikt tak eller nedpendlat med hjälp av gängstång som passar i förborrat 9 mm hål i donets ovansida (M8/8 mm fästelement).
• Donets höjdmått är anpassat så att ljuddämpare typ CD30 och spjäll får plats före donet vid montage dikt tak.
Leveransform
• Produkten levereras med spjällsnören och mätslang utdragna genom frontplåten förberedda för injustering.
• Produkten är även försedd med dammskydd över stos och donfront för att förhindra att byggdamm kommer in i produkten. Dammskyddet bör sparas och slängas först efter driftsättning av anläggningen.
