DR

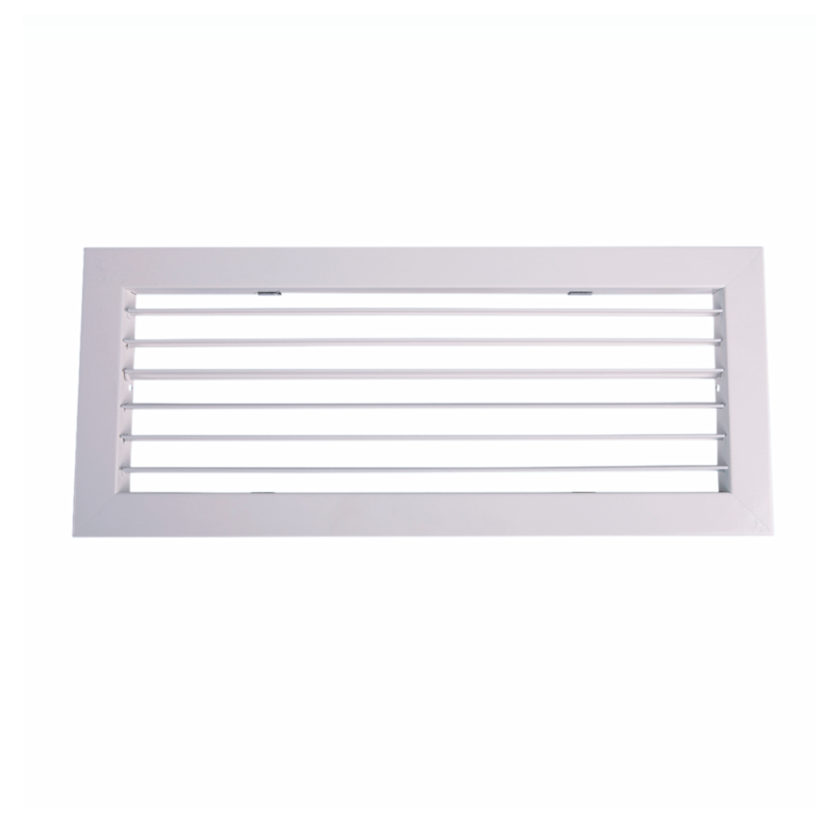

• Rektangulärt gallerdon för vägg elle fönsterbräda

• Justerbara horisontella lameller

• Rensbar tryckfördelningslåda FLKR som tillval.

• Valbar kanalanslutning, FLKR: sida, alt. bak.

• Rektangulärt gallerdon med ställbara lameller för frånluft i de flesta typer av lokaler.

• Donet monteras som standard i rensbar tryckfördelningslåda typ FLKR eller i fästram RAM.

• Tryckfördelningslådan levereras i versioner med kanalanslutning bak (FLKR-B) eller sida (FLKR-S).

• Tryckfördelningslåda FLKR innehåller mätslang och demonterbart injusteringsspjäll.

Tillval och tillbehör

Produktstorlekar (mm)

Gallerdimension BxH | Kanaldimension

400 x 100 | Ø160

300 x 150 | Ø200
500 x 100 | Ø200
600 x 100 | Ø200

400 x 150 | Ø250
500 x 150 | Ø250
400 x 200 | Ø250
600 x 150 | Ø250

500 x 200 | Ø315
600 x 200 | Ø315

600 x 300 | Ø400

Tillbehör:
• Fästram, RAM: Fästram för rektangulära galler.

• Tryckfördelningslåda, FLKR: Rensbar frånluftsåda för väggmontage.

• Spjäll, S: Injusteringsspjäll för rektangulära galler.

Anslutningsalternativ - tryckfördelningslåda FLKR:

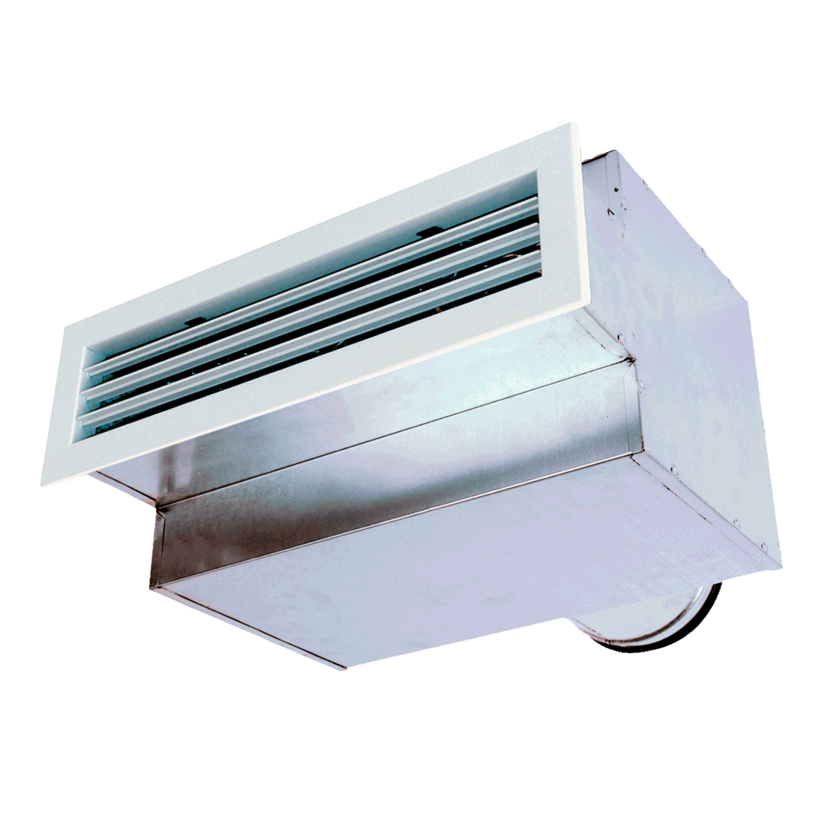

FLKR-B (bakre anslutning)

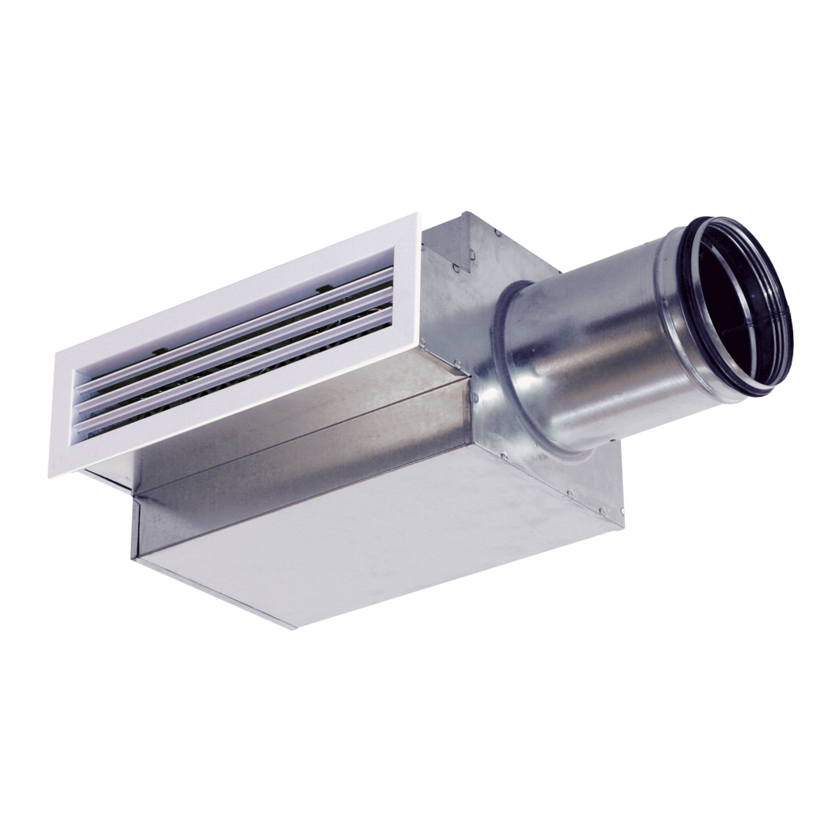

FLKR-S (sidoanslutning)

Material

• DR: Ram av varmförzinkad stålplåt, lameller av aluminium, båda pulverlackerade i vit RAL standardkulör.

• FLKR: Varmförzinkad stålplåt, invändigt isolerad med miljövänlig tvättbar ljudabsorbent.

Montage

• Produkten ansluts direkt till trycklådans teleskopram.

• Vid montage utan trycklåda kan produkten monteras i fästram, se Tillval och tillbehör.

• Tryckfördelingslådans stos ansluts till cirkulär kanal.
