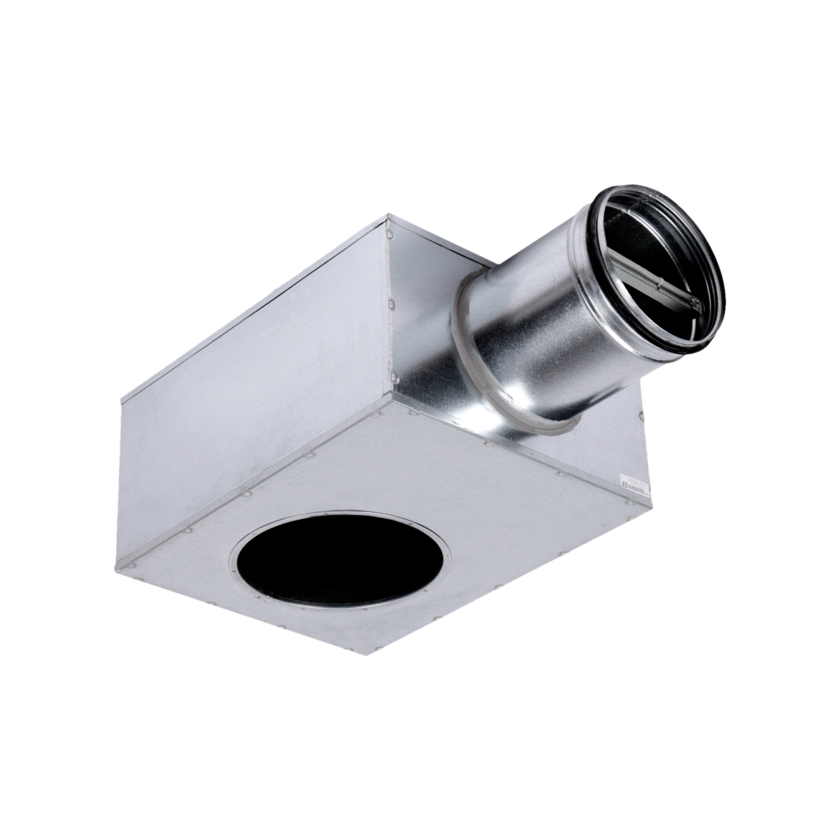

TK[d]

Kompatibla luftdon:
• DCR
• DRT/DRTI
• PET/PETI
• PLI
• PRC/PRCI
• PU
• RA/RAI
• S2D
• STD

Storlekar – TK (Ø, mm)
1-steg (donsida-kanalsida):
– 125-100
– 160-125
– 200-160
– 250-200
– 315-250
– 400-315

2-steg (donsida-kanalsida):
– 160-100
– 200-125
– 250-160
– 315-200
– 400-250

• Varmförzinkad stålplåt, invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent av 100% återvunnet, icke allergiframkallande, hydrofobiskt PET-plastmaterial.

• Trycklådans stos ansluts till cirkulär kanal.

• Tryckfördelningslådan kan monteras direkt efter böj.

• Vid montage efter T-stycke erfordras en raksträcka 4 x diametern.

• Dondelen ansluts till den tillhörande tryckfördelningslådans utloppsstos.

• Luftdon och låda levereras separat.

• Vid montage i undertak kan tillbehör MN användas som förlänger stosen med 40 mm.

• Stosen mellan don och låda kan förlängas ytterligare med cirkulär kanal. Överstiger förlängningen 500 mm krävs även förlängning av mätslang och spjällsnören.

Injustering
• Produkten är utrustad med två spjällsnören för justering av spjällvinkeln och två slangar för mätning av luftmängden.

• Önskat flöde ställs in genom att dra i snörena. Svart snöre stänger spjället, vitt snöre öppnar spjället.

• Korrekt luftmängd mäts med hjälp av mätslangarna som är anslutna till mätstången i lådans inlopp.

• Injusteringstrycket mäts i mätslangarna med spridardelen monterad. Röd slang är [+] och blå slang [-].

• Mätning ska utföras med ett kalibrerat mätinstrument.

• Justeringstrycket mäts med luftdonet monterat.

• Efter injustering skall reglerspjällsnörena knytas ihop i en s k “injusteringsknut” så spjället kan återställas till injusterat läge genom att snörena sträcks, t ex efter underhåll.
