DLKR-S

Egenskaper

• Avsedd för väggmontage till frånluft

• Kan kombineras med galler DH och AC

• Finns med två anslutningsalternativ:
– Bakre anslutning: DLKR-B
– Sidoanslutning: DLKR-S

• Standardutförande i omålad varmförzinkad stålplåt

Beskrivning

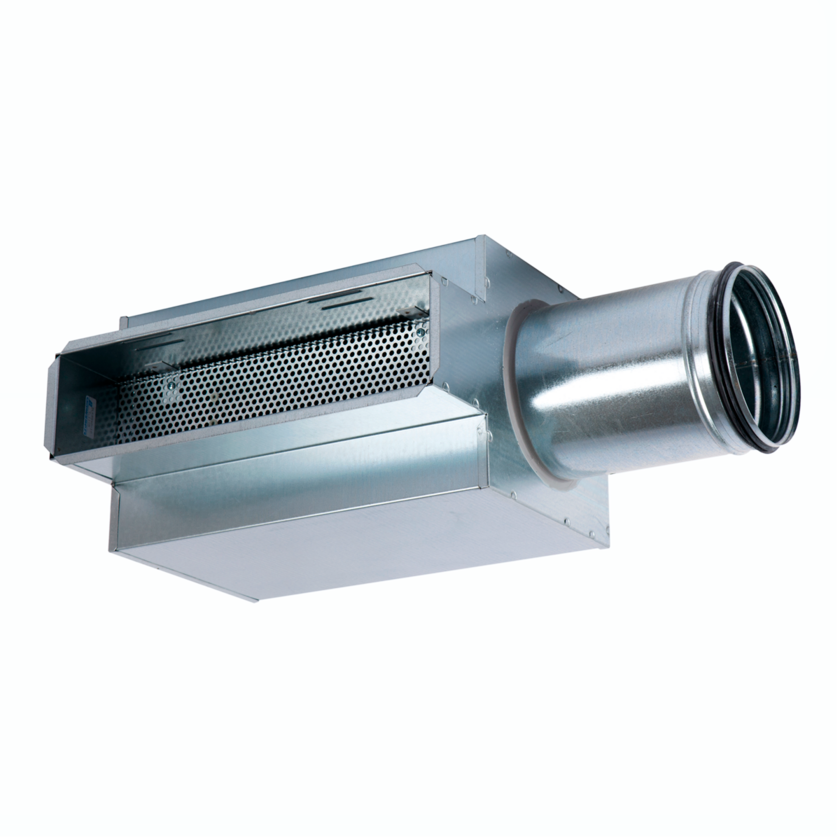

Tilluftslåda för väggmontage i cirkulär kanal. Lådan monteras som standard med galler DH eller AC.

DLKR innehåller mätslang och uttagbart injusteringsspjäll.

Lådan levereras i utförande med bakanslutning (DLKR-B) och sidoanslutning (DLKR-S).

Tryckfördelningslådan är rensbar och innehåller uttagbar spjällinsats bestående av mätslang och injusteringsspjäll och är monterad i lådans stos.

Trycklådan innehåller också en lådinsats bestående av fördelningsplåt med tillhörande ljudabsorbent kombinerad med en ramfunktion av teleskoptyp för montage av donfronten.

Tillval och tillbehör

• Kompatibel med tilluftsgaller DH och AC.

Valbar kanalanslutningssida:
– Bakre anslutning: DLKR-B
– Sidoanslutning: DLKR-S

Storlekar (Ø / B x H, mm):
– Ø125 / 200 x 100
– Ø160 / 300 x 100
– Ø160 / 400 x 100
– Ø200 / 300 x 150
– Ø200 / 500 x 100
– Ø200 / 600 x 100
– Ø250 / 400 x 150
– Ø250 / 400 x 200
– Ø250 / 500 x 150
– Ø250 / 600 x 150
– Ø315 / 500 x 200
– Ø315 / 600 x 200

Material

• Varmförzinkad stålplåt, invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent av 100% återvunnet, icke allergiframkallande, hydrofobiskt PET-plastmaterial.

Montage

• Lådan är avsedd för montage med galler DH eller AC.

• Gallret fästes i trycklådans insats med clipsfjädrar.

• Lådan är försedd med uttagbart injusteringsspjäll.

• Tryckfördelningslådan levereras i utförande med bakanslutning (DLKR-B) och sidoanslutning (DLKR-S).

• Lådinsatsen består av fördelningsplåt med teleskopram som är justerbar (0-50 mm) i djupled och säkras med skruv i trycklådan.

• Tryckfördelningslådans stos ansluts till cirkulär kanal och kan monteras direkt efter böj. Vid montage efter T-stycke erfordras en raksträcka på 4 x diametern.
