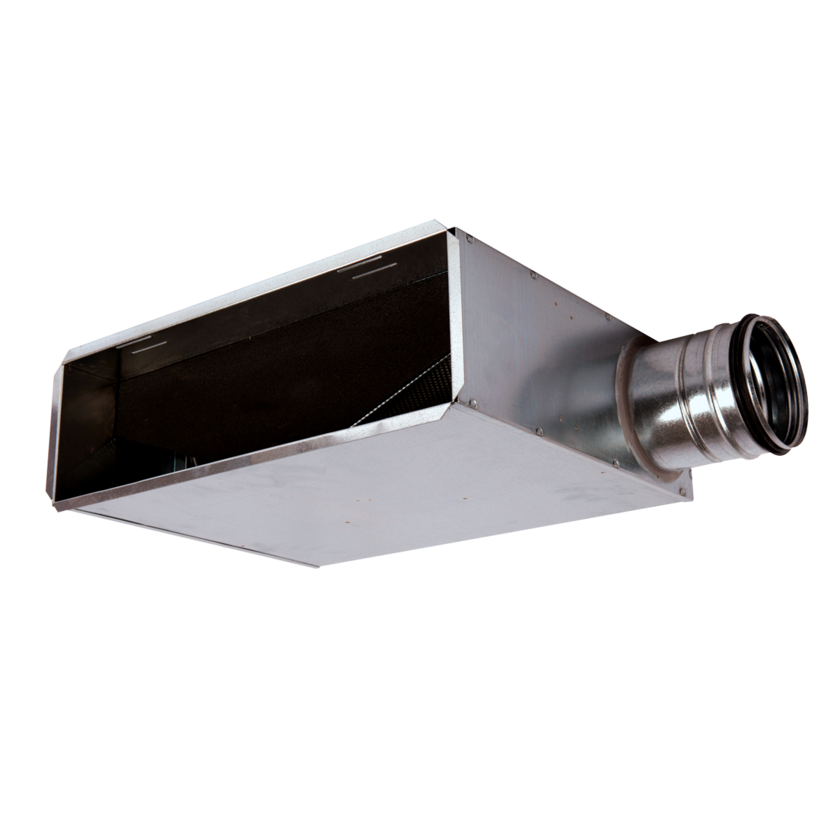

BRL-S

Egenskaper

• Tryckfördelningslåda för BRD och BRG don.

• Avsedd för väggmontage

• Valbar kanalanslutning, sido- eller bakanslutning.

• Teleskopram för montage av donfront medföljer.

Beskrivning

Tilluftslåda för väggmontage i cirkulär kanal. Lådan monteras som standard med donfront BRD eller BRG.

BRL (version b) innehåller mätslangar och uttagbart injusteringsspjäll. För produktvariant försedd med saxspjäll, se BRG-BRL/BRD-BRL version a under utgångna produkter på vår hemsida.

Tryckfördelningslådan levereras i utförande med bakanslutning (BRL-B) och sidoanslutning (BRL-S).

Tryckfördelningslådan är rensbar och innehåller uttagbar spjällinsats bestående av mätslangar och injusteringsspjäll och är monterad i lådans stos.

Trycklådan innehåller också en lådinsats bestående av fördelningsplåt med tillhörande ljudabsorbent kombinerad med en ramfunktion av teleskoptyp för montage av donfronten.

Tillval och tillbehör

• Kompatibel med donfronterna BRG och BRF.

Valbar kanalanslutningssida:
– Bakre anslutning: BRL-B
– Sidoanslutning: BRL-S

Storlekar (Ø / B x H, mm):
– Ø100 / 400 x 150
– Ø125 / 500 x 150
– Ø160 / 550 x 250
– Ø200 / 550 x 300

Material

• Varmförzinkad stålplåt, invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent av 100% återvunnet, icke allergiframkallande, hydrofobiskt PET-plastmaterial.

Montage

• Lådan är avsedd för montage med donfront BRD eller BRG.

• Donfronten fästes i trycklådans insats med clipsfjädrar.

• Lådan är försedd med uttagbart injusteringsspjäll (version b)

• Tryckfördelningslådan levereras i utförande med bakanslutning (BRL-B) och sidoanslutning (BRL-S).

• Lådinsatsen består av fördelningsplåt med teleskopram som är
justerbar (0-50 mm) i djupled och säkras med skruv i trycklådan.

• Tryckfördelningslådans stos ansluts till cirkulär kanal och kan monteras direkt efter böj. Vid montage efter T-stycke erfordras en raksträcka på 4 x diametern.
