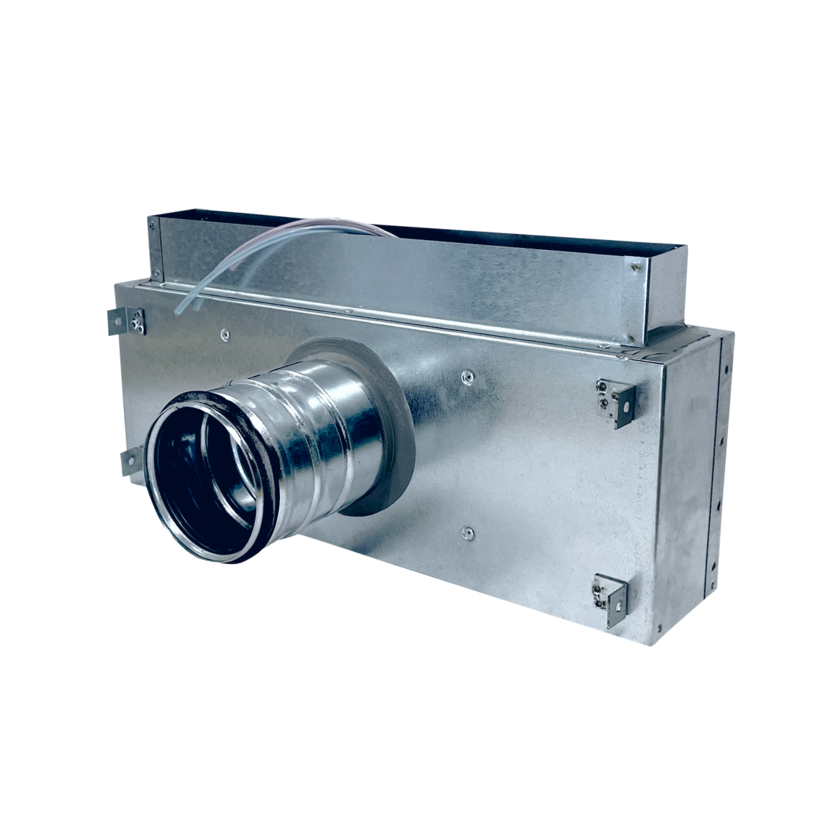

AL-100

Egenskaper

• Avsedd för tilluft med AC-galler

• Rensbar trycklåda med inbyggt spjäll

• Golv-, alt. vägg eller takmontage, Ø100

• Lämplig för bostadsventilation

Beskrivning

Trycklåda för montage i golv, vägg eller tak med galler AC. Trycklådan har mätuttag och integrerat rensbart spjäll för injustering av luftlöde.
Produkten monteras med fördel under radiator vid yttervägg.

Gjutlock (tillbehör) finns för in installation.

Tillval och tillbehör

• Frontgaller med fasta lameller för rak lufttillförsel i två versioner:
– AC-420/450 – förstärkt utförande för golvmontage.
– AC-440 – väggmontage (även tak och kanal)

• COV-AL100 – Ingjutningslock. Hjälpmedel för enkel och säker ingjutning i samband installation.

• R400-50 – Fästram för gallrets snäppfäste. Möjliggör enkelt uttag och isättning i trycklåda vid t ex rensning och injustering.

Material

• Varmförzinkad stålplåt, invändigt isolerad med
tvättbar och ytbeklädd ljudabsorbent.

Montage

• Produkten är avsedd för golvmontage.

• Lådans inloppsstos ansluts till cirkulär kanal.

• Efter injustering monteras AC-gallret i lådans utloppsöppning.

• Fästram R monteras med popnit eller plåtskruv i trycklådans rektangulära utloppsstos.
