DCR_TK

Egenskaper

• Tilluft
• Ställbara dysor
• Rensbar trycklåda med miljöanpassad isolering
• Monteras frihängande eller dikt tak

Beskrivning

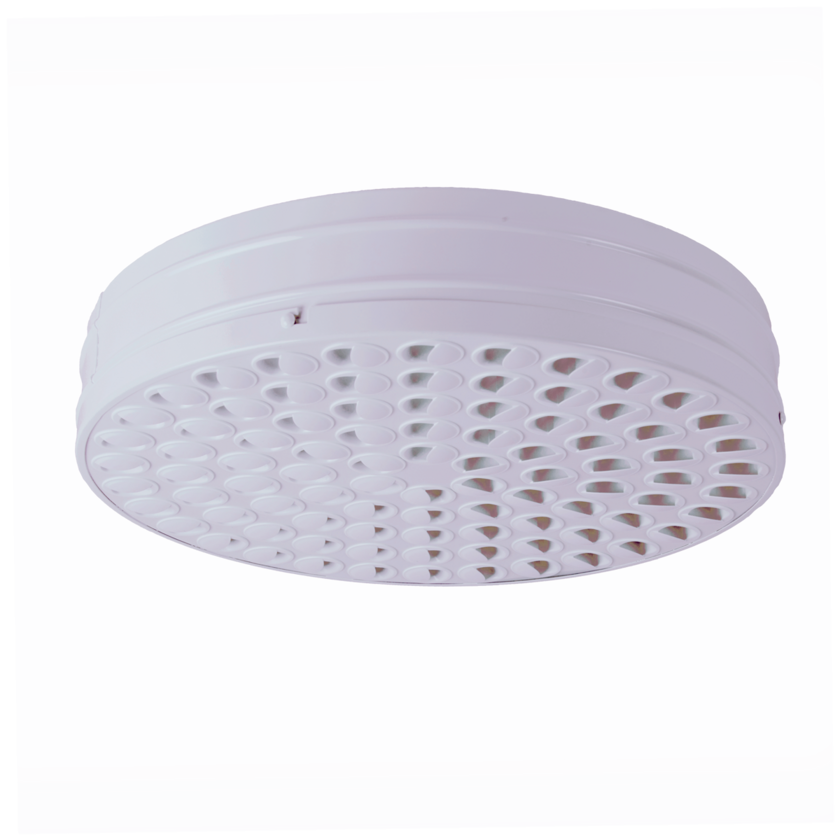

• Tilluftsdon med dysor för de flesta typer av lokaler där flexibel spridningsbild önskas.

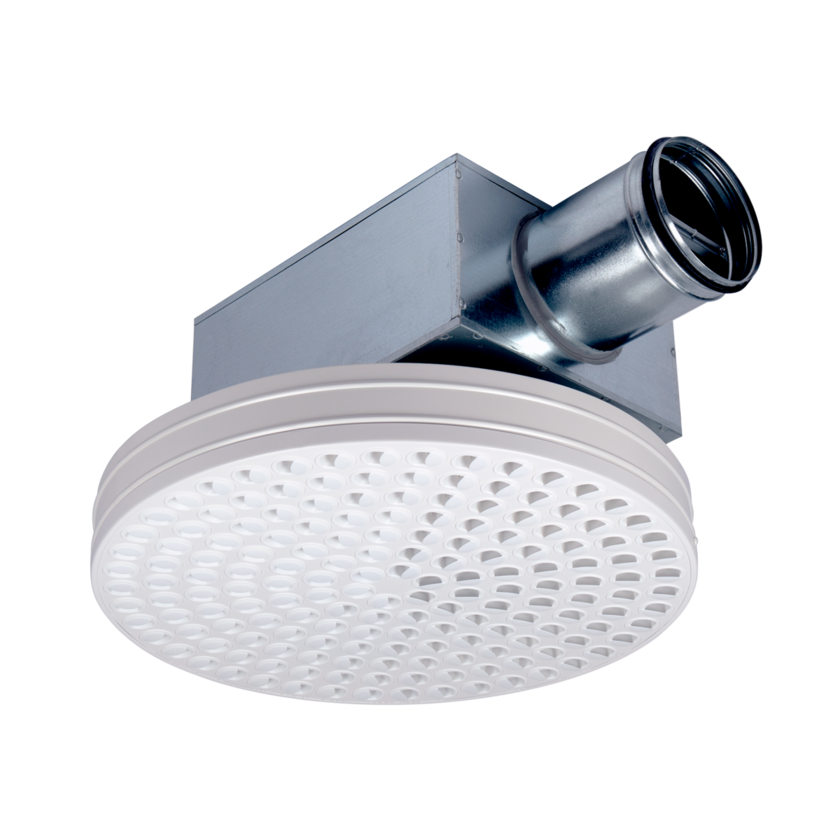

• Donet monteras som standard i rensbar anslutningslåda typ TK som innehåller mätslangar och injusteringsspjäll.

• DCR levereras med tangentiell spridningsbild om inget anges vid beställningen.

• DCR kan även användas utan anslutningslåda. Injustering får då göras med separat spjäll.

Tillval och tillbehör

Produktstorlekar (mm):

Ø125
Ø160
Ø200
Ø250
Ø315

Tilbehör
• MN: Muff/nippel, för installation med trycklåda i undertak.

Tryckfördelningslåda – TK
(Ø dim. donsida-kanalsida, mm)

• TK – 1-steg:

125-100
160-125
200-160
250-200
315-250

• TK – 2-steg:

160-100
200-125
250-160
315-200

Material

• DCR: Stomme av pulverlackerad förzinkad stålplåt i vit standardkulör. Dysor av PP-plast.

• TK: Varmförzinkad stålplåt, invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent av 100% återvunnet, icke allergiframkallande, hydrofobiskt PET-plastmaterial.

Montage

• Produkten ansluts direkt till trycklådans muff. Vid undertaksmontage ansluts donet till trycklådan med tillbehöret muff/nippel MN.

• Trycklådans stos ansluts till cirkulär kanal. Anslutning till rakt monterad flexibel slang är möjligt men rekommenderas inte

• Tryckfördelningslådan kan monteras direkt efter böj. Vid montage efter T-stycke erfordras en raksträcka på 4 x diametern.
