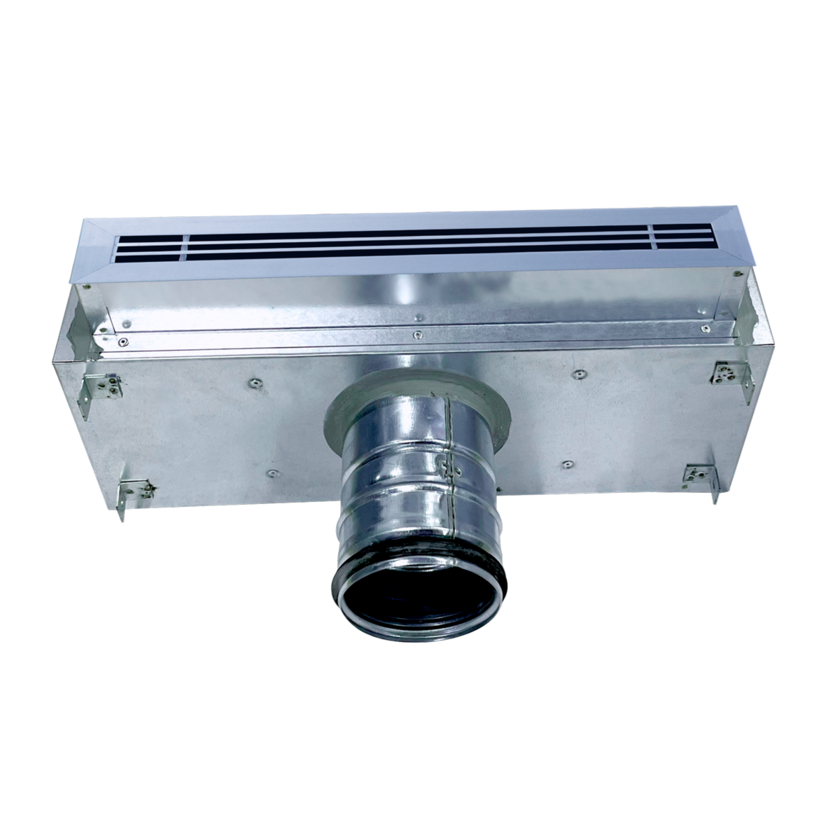

AC-AL-100

Egenskaper

• Lämpligt som bostadsdon
• Rensbar trycklåda med integrerat spjäll
• Tilluftsgaller med fasta lameller
• Ingjutningslock (tillbehör) för installation.

Beskrivning

• Tilluftsdon med trycklåda för montage i golv.

• Donets trycklåda har mätuttag och integrerat rensbart spjäll för injustering av luftlöde.

• Produkten monteras med fördel under radiator vid yttervägg.

Tillval och tillbehör

Utföranden

• AC-420/450 – Förstärkt version för golvmontage

• AC-440 – Väggmontage (även tak och kanal)

Tillbehör
• R400-50: Fästram för gallrets snäppfäste. Möjliggör enkelt uttag och isättning i trycklåda vid t ex rensning och injustering.

• COV-AL100: Ingjutningslock. Hjälpmedel för enkel och säker ingjutning i samband installation.

Material

• AC-440: Eloxerad aluminium.

• AL100: Varmförzinkad stålplåt, invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent.

• R400-50: Varmförzinkad stålplåt.

• COV-AL100: Varmförzinkad stålplåt.

Montage

• Produkten är o första hand avsedd för golvmontage.

• AL-lådans inloppsstos ansluts till cirkulär kanal.

• Efter injustering monteras AC-donet i lådans utloppsöppning.

• Fästram RAM monteras med popnit eller plåtskruv i trycklådans rektangulära utloppsstos.
